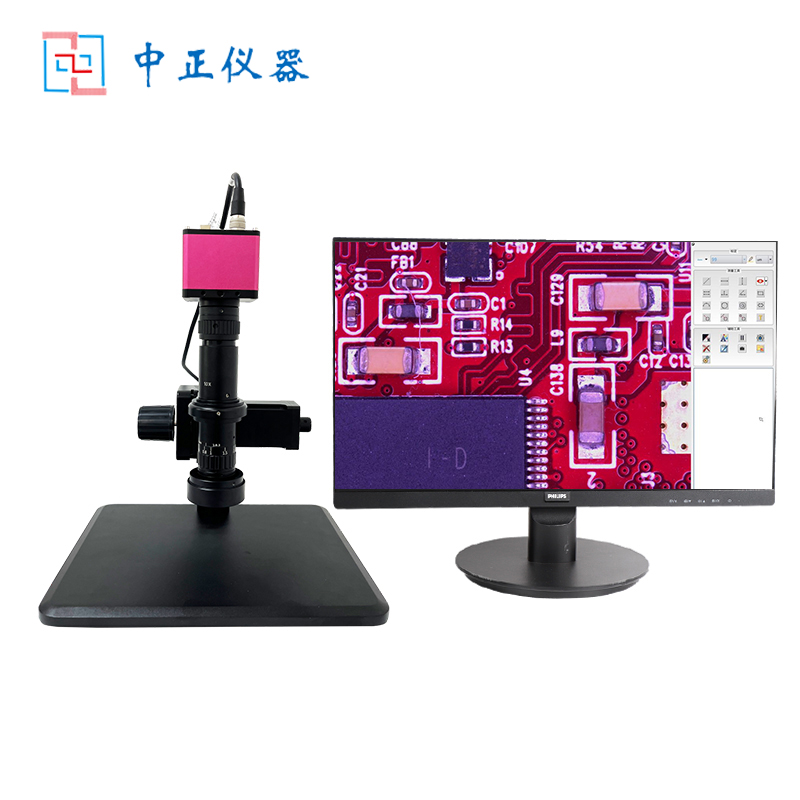

ZZS-HC3000C景深合成高清CCD測量顯微鏡
一、產品介紹:
ZZS-HC3000C景深合成高清CCD測量顯微鏡,實時采集圖像并拍照處理,利用軟件算法合成高清圖像。在自動調焦的的過程中,快速合成高清畫面,呈現出清晰逼真的畫面??梢越鉀Q在高倍率放大時景深不夠而造成畫面模糊的情況。景深合成適合觀察超過1mm以上高度的產品,最大可以清晰呈現30mm高度的產品。產品具有簡單易用,使用便捷的特點,可以一鍵成像,并能存儲圖像。同時,產品內置測量軟件,有40多種測量工具,包括點到點、點到線、平行線、點到圓、線到圓、圓心距、多邊形、圓弧測量等等。
二、技術規格:
型號 | ZZS-HC3000C | |
鏡頭 | 光學倍率 | 0.6X-4.5X |
攝像目鏡 | 0.5X(標配) | |
工作行程 | 約260mm | |
支架 | 自動調焦范圍 | 70mm |
底座立柱 | 300X300X20mm、立柱高320mm | |
相機 | 鏡頭接口 | 標準C/CS接口 |
內核結構 | 雙核Cortex-A9 | |
存儲方式 | U盤存儲/拍照/測量 | |
芯片結構 | FPGA+ARM | |
主頻速度 | 663 Ghz | |
像元尺寸 | 5.8μm×5.8μm | |
操作系統 | Linux 3.10 | |
參考線 | 支持0-64條可移動線條豎線/橫線、顏色、位置可任意調節 | |
數據處理 | 圖片和測量數據可通過網絡接口傳輸?shù)诫娔X主機 | |
采集系統 | 1.圖像采集模塊:無痕景深高清測量CCD(SONY芯片),動態實時預覽,60幀/秒,無拖影,高清細節呈現,獨特的數字消影補光技術; 2.分辨率:1080P超高清成像; 3.圖像存儲模塊:實時圖像顯示,具備圖像拍照、錄像、SD卡/U盤存儲、測量分析。 4.圖像調整功能:凍結功能、自動白平衡、自動曝光、亮度可調、拍圖及圖片回顯、黑白視頻切換、HDR調節。 5.測量軟件功能:長度測量/圓直徑、周長、面積測量/矩形長、寬、周長、面積測量/多邊形周長、面積測量/圓心距測量/圓弧弧度、弧長測量/直線夾角、圓內角測量等。 | |
總放大倍數 | 約30-160倍左右可調(配22寸顯示器) | |
標配視場范圍 | 2.5mm-22mm | |
標配清單 | 1、ZZS-HC3000C高清測量CCD相機1臺; 2、連續可調變焦鏡頭1個; 3、金屬大底座和可調支架1套; 4、高品質LED可調光源1個; 5、高清測量相機適配器1個; 6、32G存儲卡(含讀卡器)1個; 7、標準玻璃校正尺1塊; 8、USB光電鼠標1個; | |
選配件 | HDMI接口12寸/22寸/24寸等高清顯示器 |
