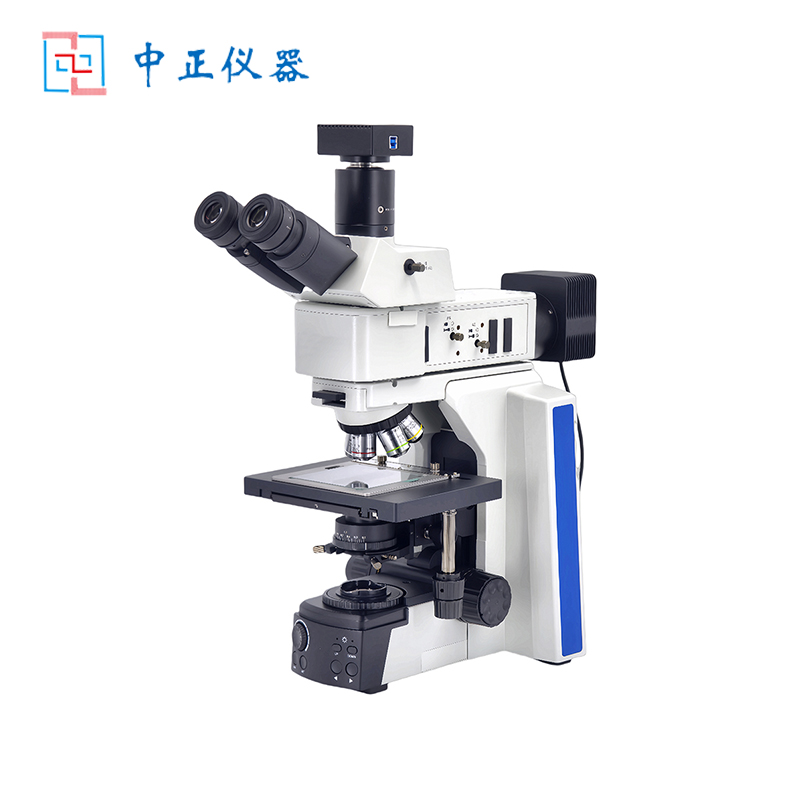

ZZJ-204M系列正置金相顯微鏡
一、特點:
1.以優異的成像系統、舒適的操作體驗,為客戶提供高性價比的金相分析及工業檢測解決方案。
2.結構采用最佳舒適角度的觀察筒,能夠緩解用戶在長時間工作狀態下的緊張與疲勞,保證最佳觀察狀態。觀察筒上的刻度,方便用戶自行調節最佳瞳距范圍。
3.高精度內定位5孔明場編碼轉換器,亮度記憶功能。
4.亮度記憶功能能夠記憶在使用每個物鏡時的照明亮度,當不同物鏡相互轉換時,自動對光強進行調節,減少視覺疲勞,提高工作效率。
5.全新設計的一體化T型機架,全金屬高壓模鑄而成,具有優異的穩定性,高倍觀察時,像面無抖動,更確保高倍測量的檢測精度。
6.落射照明器采用柯拉照明系統,帶視場光闌和孔徑光闌,預設起偏鏡、檢偏鏡與濾色片插槽。單顆10W LED暖白光照明能最大成都降低觀察者的視覺疲勞。
7.視場光闌與孔徑光闌采用拉桿裝置,中心可調,能靈活調節照明范圍的大小,有效避免雜光對圖像的影響。
8.起偏鏡與檢偏鏡可實現簡易偏光觀察。
9.透反射機架可放置樣品高達40MM,機架通過旋轉右圖相同位置“口”螺釘,可調節載物臺高低,從而獲得更大樣品高度。
10.隨機限位裝置,可有效防止樣品與物鏡碰撞,避免損傷。
11.優秀的聚光系統,數值孔徑更大,亮度更高,大幅提升透射光通過率。

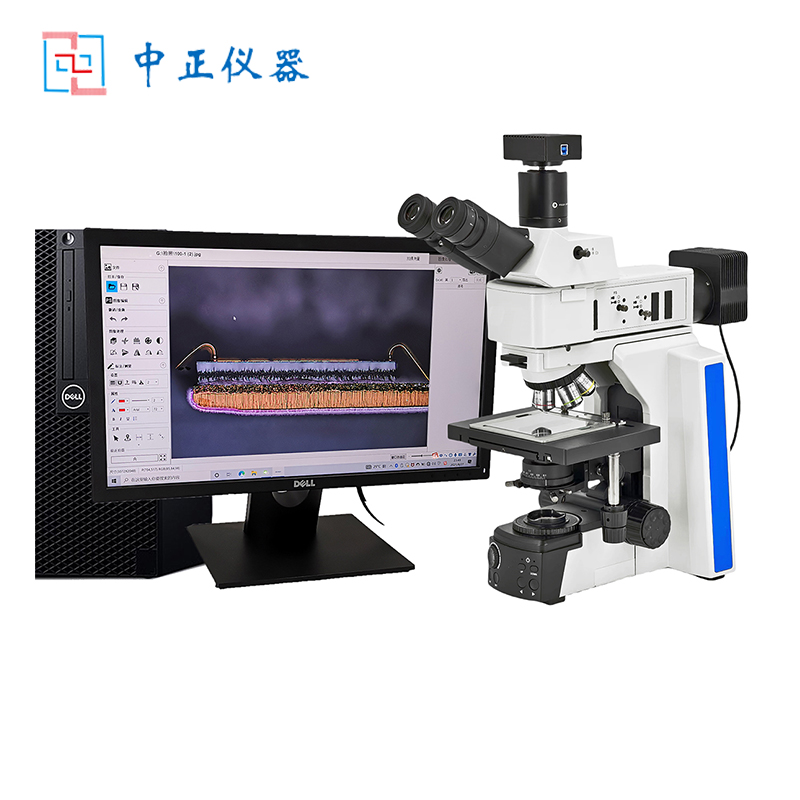

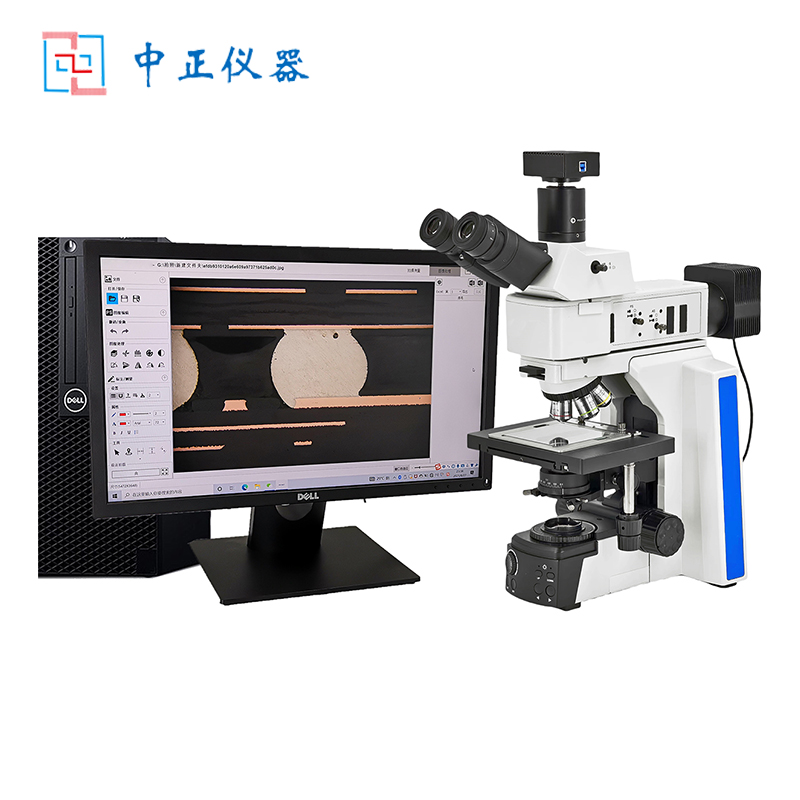

12.成像系統可有多種選擇,4K高清成像系統、USB3.0電腦版成像系統、超景深融合功能成像系統、高精度測量成像系統、金相分析成像系統等。
13.可提供明場、簡易偏光等多種觀察功能,明暗圖像高亮度、高分辨率、正色還原。
二、技術規格:
光學系統 | 無限遠色差校正光學系統 |
觀察筒 | 30°傾斜,無限遠鉸鏈三通觀察筒,瞳距調節:50mm~75mm,單邊視度調節:-2/+8屈光度,兩檔分光比R:T=100:0或50:50 |
目鏡 | 高眼點大視野平場目鏡SWH10X23mm(視度可調) |
物鏡 | 平場半復金相明場5X物鏡NA0.15,WD15 |
平場半復金相明場10X物鏡NA0.30,WD8.4 | |
平場半復金相明場20X物NA0.45,WD3.0 | |
平場半全復金相明場50X物鏡NA0.75,WD3.0 | |
平場半復金相明場100X物鏡NA0.90,WD1.0(選配) | |
編碼型 物鏡轉換器 | 高精度內定位5孔明場編碼轉換器,亮度記憶功能. 編碼型物鏡轉換器將顯微鏡的硬件設置與圖像分析軟件整合在一起。 亮度記憶功能能夠記憶在使用每個物鏡時的照明亮度,當不同物鏡相互轉換時,自動對光強進行調節,減少視覺疲勞,提高工作效率。 |
粗微調焦機構 | 透反兩用機架,低手位粗微同軸調焦機構,粗調行程30mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構,最大樣品高度40mm。 |
載物臺 | 雙層機械移動平臺,低手位X、Y方向同軸調節;平臺面積240X175mm,工作臺面:135X125mm,玻璃臺面:101X101mm,移動范圍:75mmX50mm可配反射用金屬載物臺板,透反兩用玻璃載物臺板 |
上照明系統 | 自適應寬電壓100V-240V_AC50/60Hz,反射燈室,單顆大功率10WLED,暖色,柯拉照明,帶視場光闌與孔徑光闌,中心可調, |
下照明系統 | 自適應寬電壓100V-240V_AC50/60Hz,透射燈室,單顆大功率10WLED,暖色 |
聚光鏡 | 透射用搖出式消色差聚光鏡(N.A0.9),帶可變孔徑光闌,中心可調 |
其他附件 | 攝影攝像附件:0.5X 標準C接口可調焦(標配)、1X(選配)、0.65X(選配) |
4K高清成像系統(選配)、USB3.0電腦版成像系統(選配) | |
高精度測微尺,格值0.01mm |
