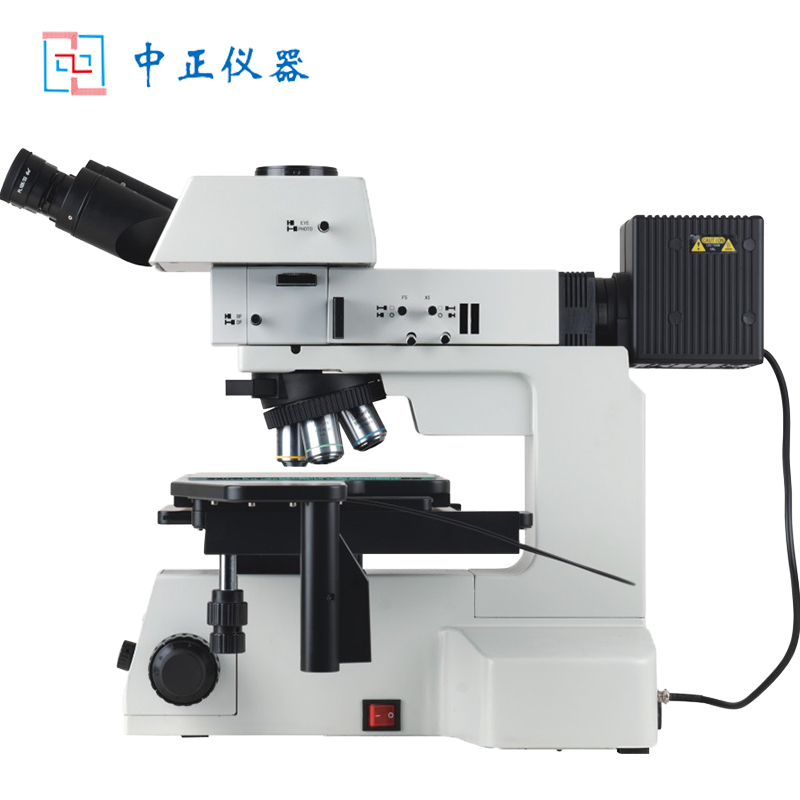

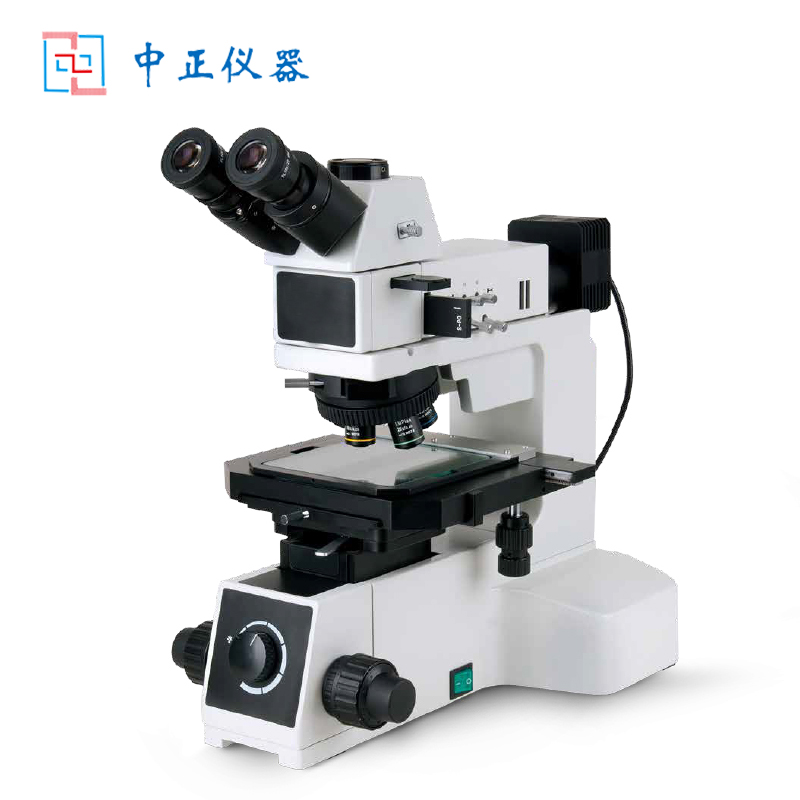

ZZJ-114M系列正置金相顯微鏡
一、 儀器概述:
ZZJ-114M系列各項操作根據人機工程學設計,最大限度減輕操作者的使用疲勞。其模塊化的部件設計,可對系統功能進行自由組合。大行程移動工作平臺,長工作距半復消色差物鏡,圖像銳利清晰,廣泛應用于晶圓、FPD等各項工業檢測。
型號 | ZZJ-114M | ZZJ-114MT |
可選擇的觀察方法 | 明場/斜照明/偏振光/DIC | 明場/斜照明/偏振光/DIC/透射光 |
光學系統 | 無限遠色差校正光學系統 | |
目鏡 | PL10X/22平場高眼點目鏡 | |
觀察筒 | 30°鉸鏈式三目,分光比,雙目:三目=100:0或50:50 | |

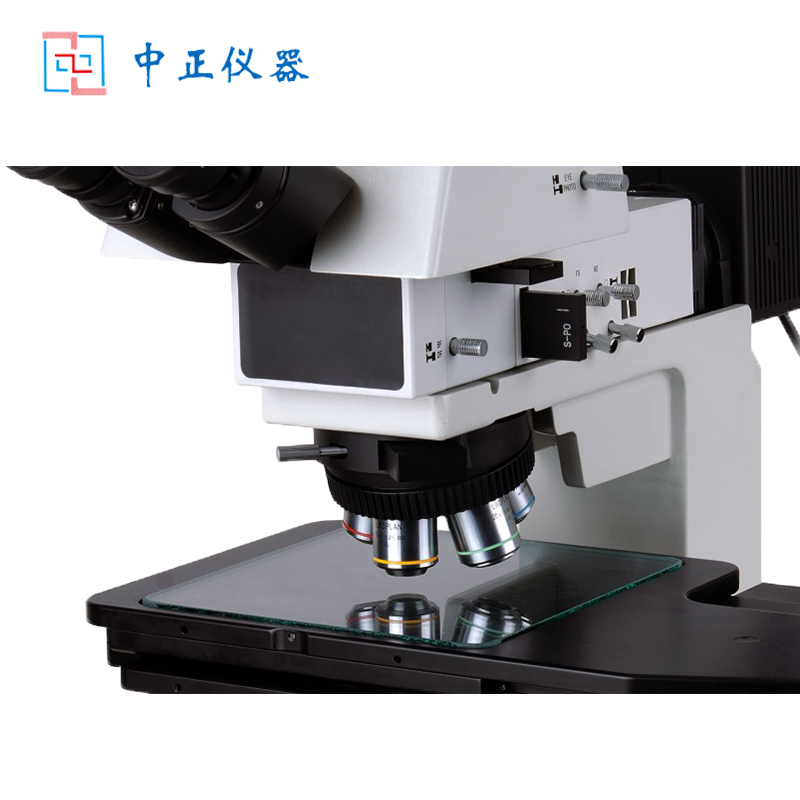

物鏡 | LMPL無限遠長工作距金相物鏡5X、10X、20X、50X、100X | |
轉換器 | 5孔內傾式轉換器,帶DIC插槽 | |
載物臺 | 4”雙層機械移動平臺,行程105x 105mm,帶金屬平板平臺,右手位X、Y移動手輪,配平臺接口 | 4”雙層機械移動平臺,行程105x 105mm,帶玻璃平臺,右手位X、Y移動手輪,配平臺接口 |
顯微鏡鏡體 | 粗微調同軸、粗調行程33mm,微調精度0.001mm,,帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器,單路電源輸出 | 粗微調同軸、粗調行程33mm,微調精度0.001mm,,帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器,雙路電源輸出 |

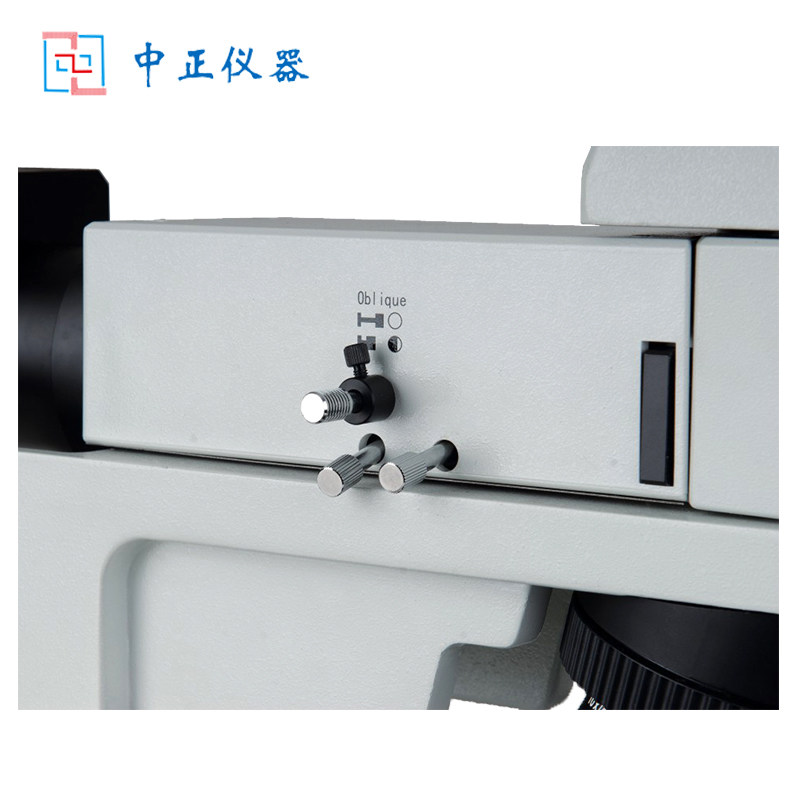

反射照明器系統 | 帶可變視場光闌與孔徑光闌,均可調中心;帶濾色片插槽與偏光裝置插槽;帶斜照明切換拉桿。12V100W鹵素燈,光強連續可調(選擇此組照明器時,應使用MX-6R型顯微鏡鏡體) | |
透射照明系統 | / | 單顆大功率5W LED,白色,光強連續可調。N..A.0.5聚光鏡,帶可變孔徑光闌 |
