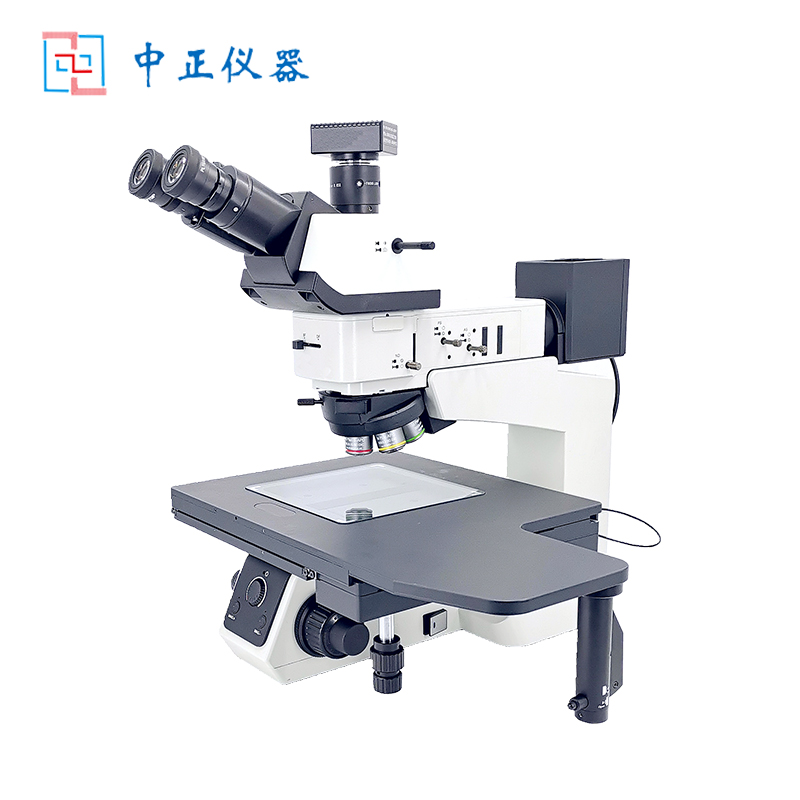

ZZJ-8D半導體檢查金相顯微鏡
型 號 | ZZJ-8D |
光學系統 | 無限遠色差校正光學系統 |
光學放大倍數 | 50倍-500倍(可選1000倍) |
數碼放大倍數 | 150倍-1500倍(21.5寸顯示器)搭配100倍物鏡倍數可達3000倍 |

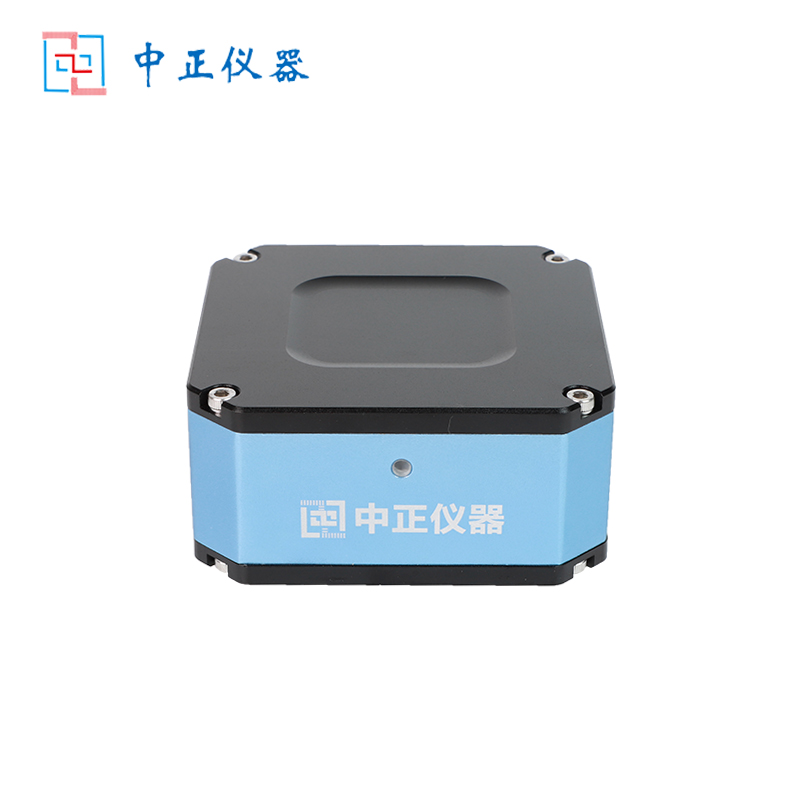

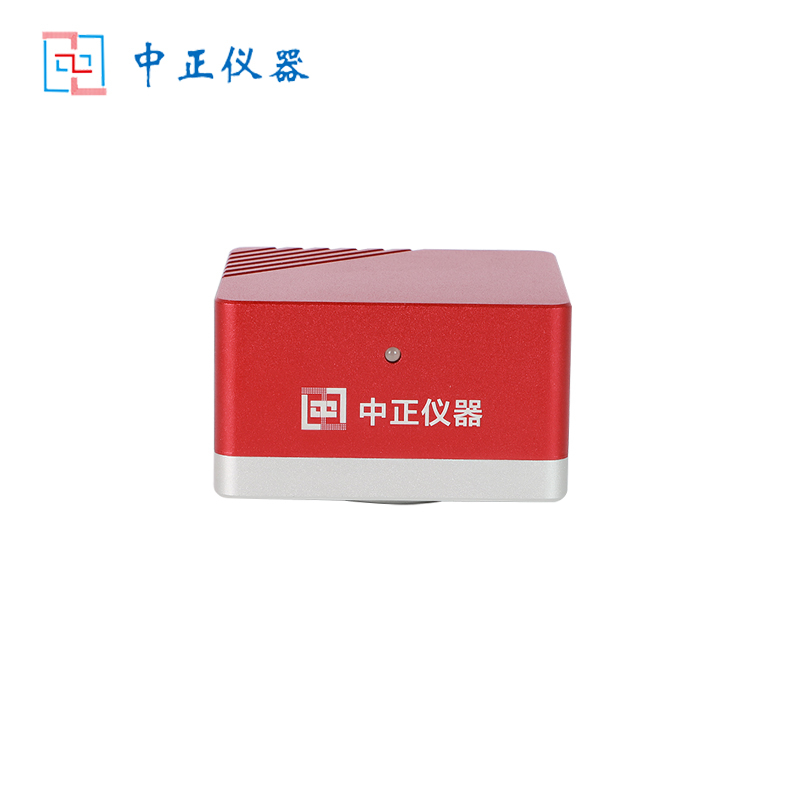

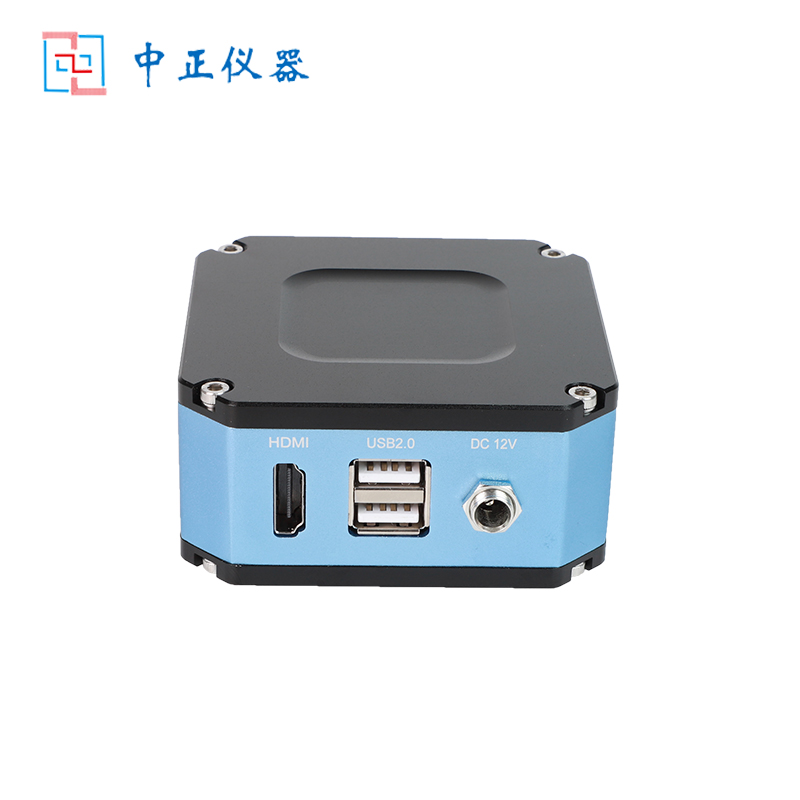

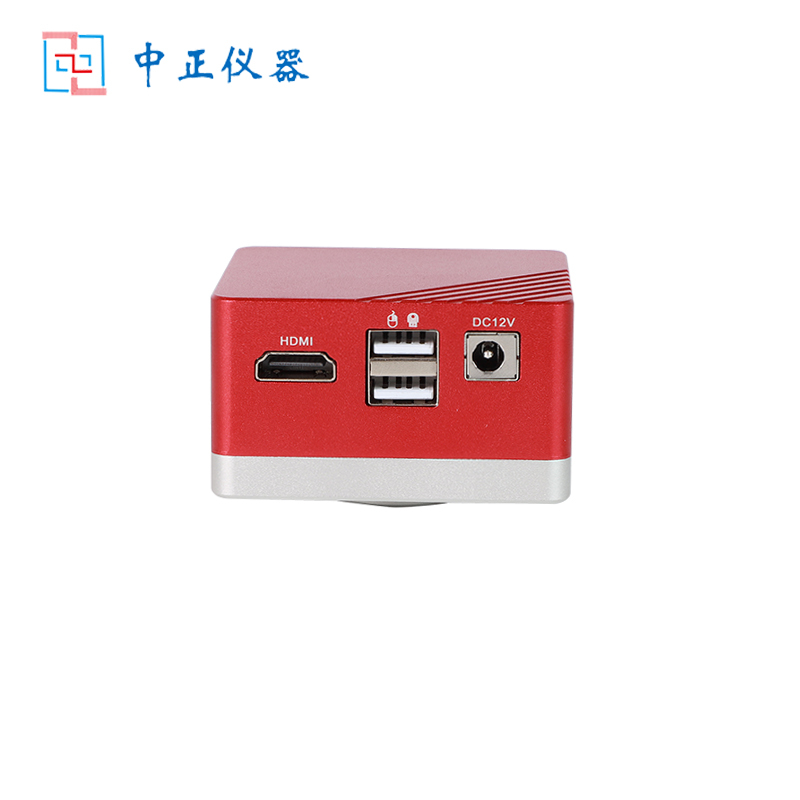

工業相機 | HDMI接口高清2K/4K高清工業相機(選配)或者USB接口630萬/1200萬高清工業相機(選配) |
觀察筒 | 角度可調,正像,無限遠鉸鏈三通觀察筒,瞳距調節:50mm~76mm,兩檔分光比雙目:三目=100:0 |
目鏡 | 高眼點大視野目鏡PL10X23mm,視度可調 |
物鏡 | 無限遠長工作距明暗場半復消色差金相物鏡 5X NA0.15 WD15 |
無限遠長工作距明暗場半復消色差金相物鏡 10X NA0.30 WD8.4 | |
無限遠長工作距明暗場半復消色差金相物鏡 20X NA0.40 WD11.9 | |
無限遠長工作距明暗場半復消色差金相物鏡 50X NA0.75 WD3.0 | |
無限遠長工作距明暗場半復消色差金相物鏡 100X NA0.90 WD1.0 (選配) | |
無限遠長工作距明暗場全復消色差金相物鏡 50X NA0.55 WD8.0 (選配) | |
無限遠長工作距明暗場全復消色差金相物鏡 100X NA0.80 WD2.8 (選配) | |
物鏡轉換器 | 電動明暗場5孔轉換器(帶DIC插槽) |
機架 | 透反射用機架, 低手位粗微同軸調焦機構。粗調行程35mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統,采用數字調光,具有光強設定與復位功能 |
載物臺 | 8英寸平臺,平臺面積 525*330mm,移動行程:210mmX210mm機械平臺,X、Y方向同軸調節;含快速移動裝置 |
聚光鏡 | 搖出式消色差聚光鏡(N.A.0.9) |
反射照明器 | 明暗場反射照明器,帶可變孔徑光闌,視場光闌,中心可調,帶濾色片插槽,帶起偏鏡/檢偏鏡插槽, |
燈室 | 5W可調LED燈室,透、反射通用,預定中心 |
攝像接口 | 攝影攝像附件:0.65X,C型接口,可調焦(選配0.5X/1X) |
偏光組件 | 起偏鏡插板,360°旋轉式檢偏鏡插板 |
電腦 | HDMI接口顯示器或者品牌電腦(選配) |
測量軟件 | 高清工業相機自帶(選配) |
