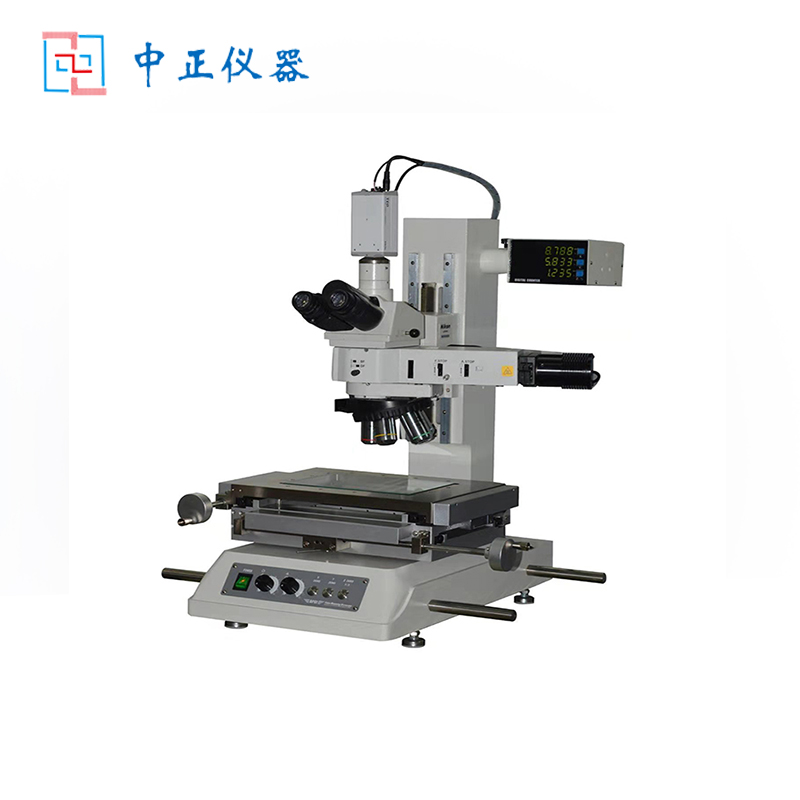

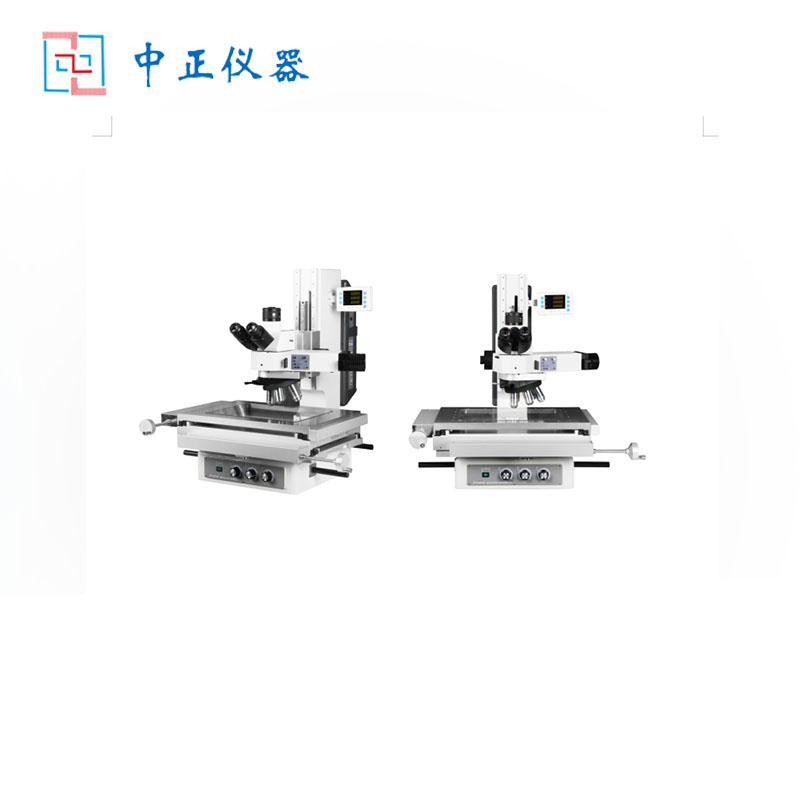

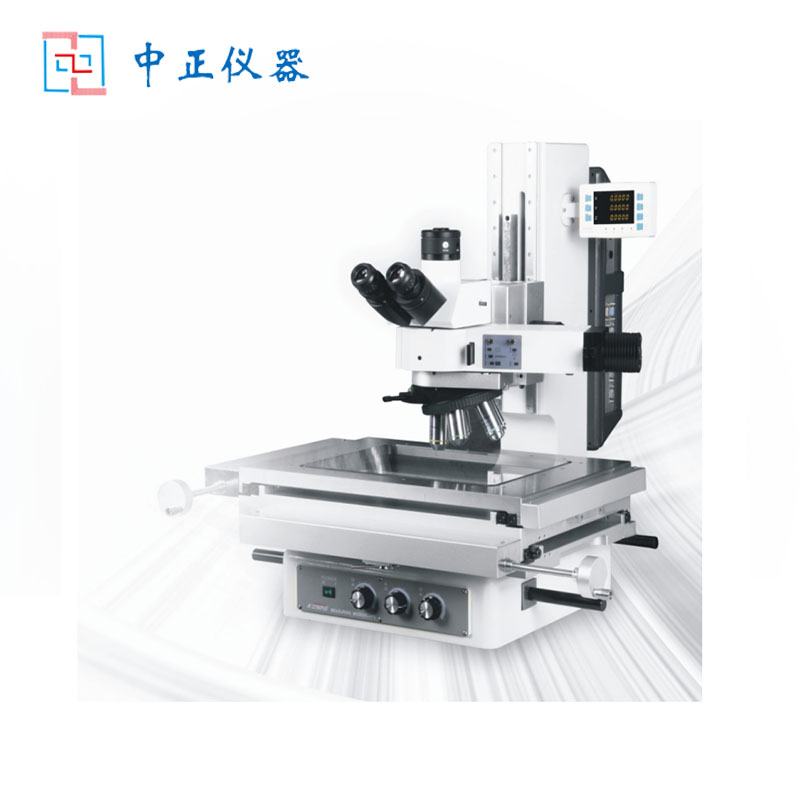

ZZG系列工具金相顯微鏡
一、概覽：
新型、數字化測量顯微鏡。主要用于生產車間、計量檢測室的產品零件尺寸檢測。
該機種廣泛采用LED照明，計數器有雙軸和三軸兩種，根據鏡筒、照明裝置、升降機構、物鏡，以及對焦機構的選擇不同，有A、B、BT、F等多種子型號可供用戶選擇。次微米的精度、出色的多功能性，適合高性能零件、電子組件的三維測量。無論是大是小、簡單還是復雜、新手還是專業人士，量身定做的ZZG系列工具測量顯微鏡完全滿足您量測的需求。
二、技術規格：
不帶Z軸測量 | 型號 | ZZG-1510 | ZZG-2015 | ZZG-3020 | ZZG-4030 |
帶Z軸測量 | 型號 | ZZG-1510F | ZZG-2015F | ZZG-3020F | ZZG-4030F |
三目鏡筒 | 可選擇單目或雙目鏡筒，所有型號帶有標準TV攝像機端口 | ||||
圖像 | 正像/反像 | ||||
觀察方法 | 明場、暗場、偏光、微分干涉觀察 | ||||
目鏡 | 屈光度可調10X（視場數：22mm)、20X | ||||
物鏡 | 明視場 | 所有Plan FLUOR EPI/Plan FLUOR EPI SL系列鏡頭 | |||
暗視場 | 所有Plan FLUOR EPI-BD系列鏡頭 | ||||
調焦系統 | 最大被測物高度 | 150mm | 200mm | ||
調焦方法 | 粗微調同軸，左右手柄（粗調：40mm/圈、微調：0.02mm/圈） | ||||

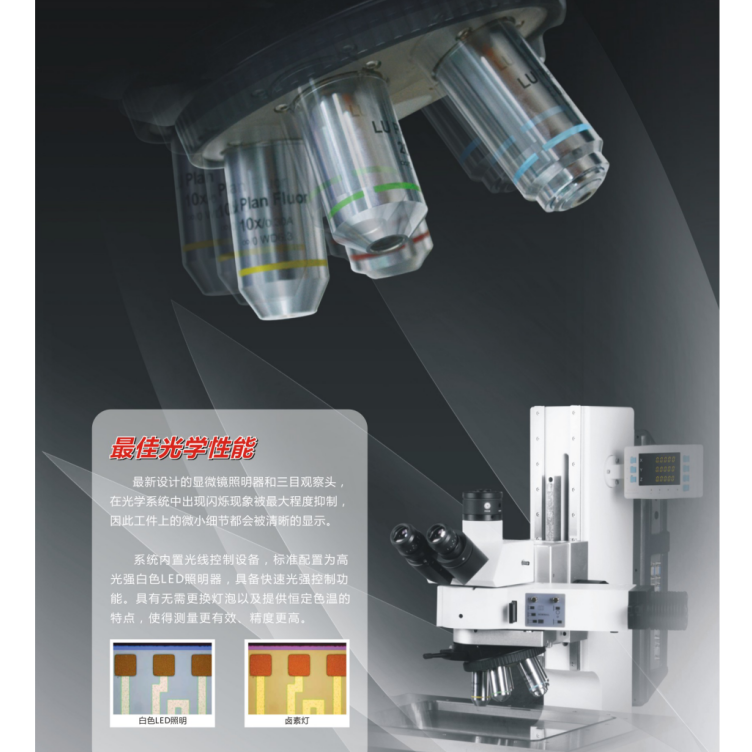

照明裝置 | 透射照明 | 遠心照明、無級亮度可調、5W LED光源 | |||
反射照明 | 科勒照明、FA輔助對焦、可調視場光闌、可調孔徑光闌、無級亮度可調、LED光源/鹵素光源可選 | ||||
斜照明 | LED環型光源／光纖冷光源 | ||||
載物臺 | 測量范圍 | 150*100ｍｍ | 200*150ｍｍ | 300*200ｍｍ | 400*300ｍｍ |
金屬臺尺寸 | 300*250mm | 400*280mm | 500*350mm | 600*450mm | |
玻璃尺寸 | 204*145mm | 245*192mm | 350*250mm | 450*350mm | |
快速釋放裝置 | 標準配置 | ||||
數字計數器 | 最小讀數 | 可在1/0.5/0.1μm選擇 | |||

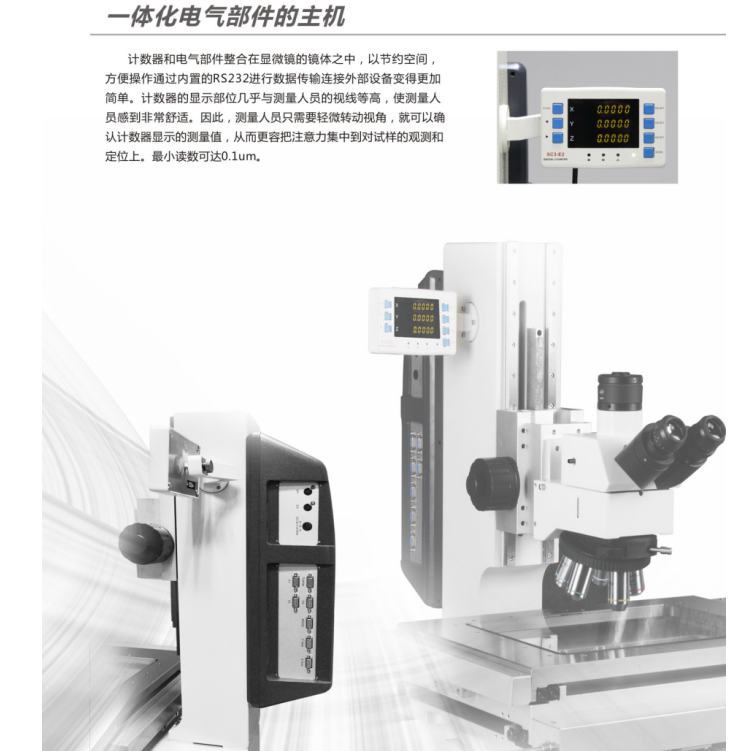

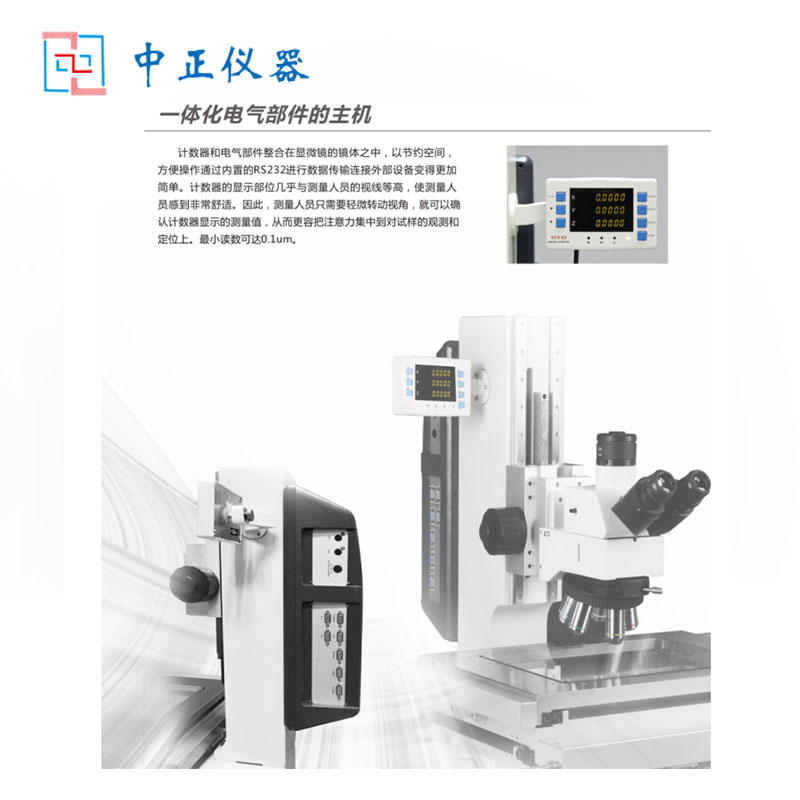

功能 | 調零、分中、方向轉換、公英制轉換、RS232輸出 | ||||
測量精度 | （3+0.02L）μm L為測量長度 | ||||
功耗 | 45W、85～240VAC 50/60HZ | ||||
主機 | 外型尺寸(W*D*H)mm | 480*670*710mm | 607*793*720mm | 720*810*720mm | 840*786*720mm |
重量 | 55KG | 80KG | 110KG | 170KG | |
