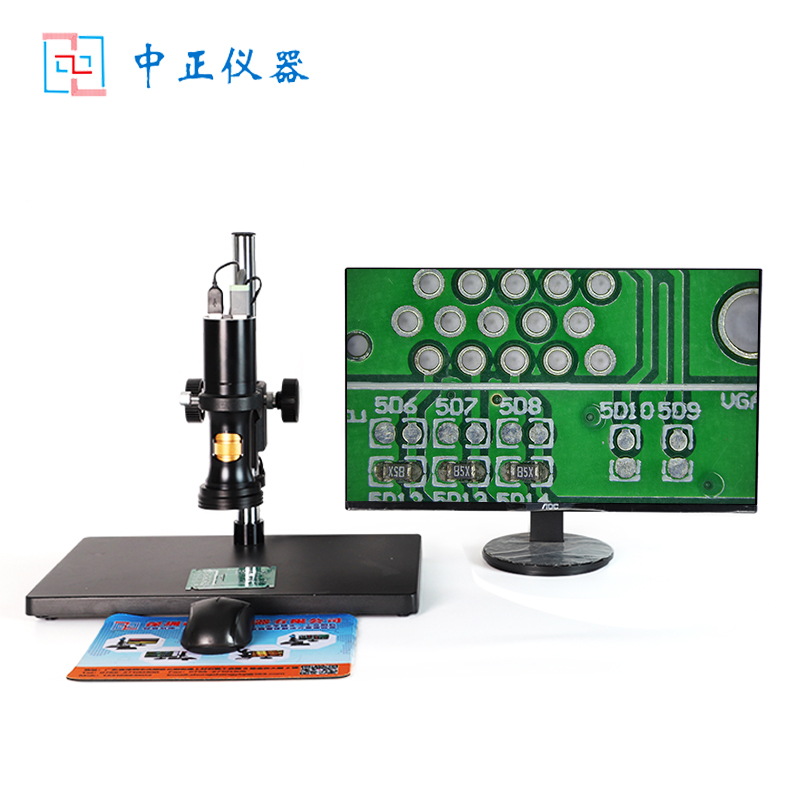

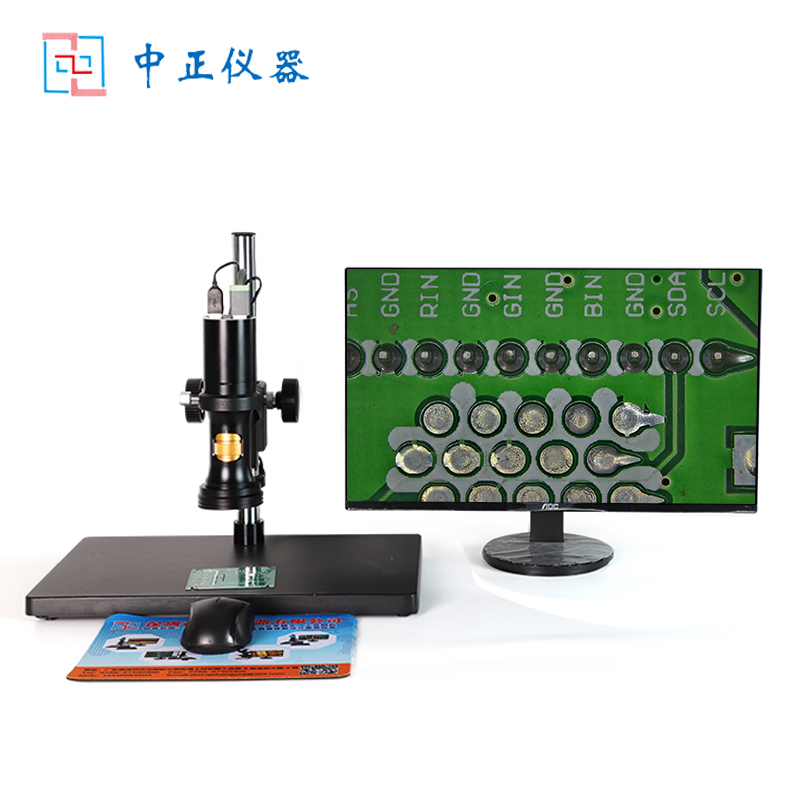

ZZT-P1300C一體式高清測量顯微鏡
一、產品介紹:
本產品適用于五金、精密元器件、連接器、刀刃、PCB電路板、FPC、紡織品、液晶屏、各種視覺工業檢測、醫學研究等外觀檢測及測量。具有成像清晰,立體感強及工作距離長,視野寬闊等特點,專門設計有多種照明裝置,LED可調環形光源及熒光環形光源。無需外接電腦主機,直接連接CCD和HDMI高清顯示器,可拍照,錄像,保存,測量,導出數據,并且能準確
測量出產品的尺寸(測量范圍在15mm以內,分辨率為0.001mm)。
二、技術規格:
光學倍率 | 0.7X-5.6X變倍范圍 |
總放大倍數 | 約30-220倍左右可調(配22寸顯示器) |
工作距離 | 37.5mm-160mm(由輔助物鏡決定) |
視場 | 0.99mm-34.28mm |
可選物鏡 | 0.50X(標配),0.75X,1.00X,1.50X,2.00X(選配) |
主體尺寸 | 188mm x 52mm |
支架接口 | 標準50mm |
支架升降范圍 | 300mm |
底座支架 | 380X250X20mm、立柱高340mm |
HDMI接口數碼相機模塊 | |
HDMI 1080P相機 | H1080PA與光學連續變倍物鏡主體集成在一起 |
傳感器 | Sony IMX307(C),1/2.8"(5.57x3.13),像素尺寸為2.9x2.9um |
測量功能 | 點、角度、任意線段、水平線段、垂直線段、矩形、圓、橢圓、圓環、雙圓、圓弧、多邊形、任意曲線等距離測量 |
光靈敏度/暗電流/動態范圍/SNR | 1300mv with 1/30s/NA/NA/NA |
FPS/分辨率 | 60@1920*1080(HDMI) |
曝光時間 | 0.01~1000ms |
輸出方式 | HDMI 接口輸出 |
圖像保存 | SD 卡保存捕獲圖像或視頻 |
軟件控制 | 內嵌XCamView軟件用于控制相機 |
圖像ISP | 擁有強大的ISP以及其他相關的處理功能 |
環形光源 | 亮度可調LED照明環形光源(無線) |
供電方式 | 集成式供電,從此再無電源線纏繞煩惱,樣品觀察更加自如 |
安裝方式 | 快速秒級吸合式安裝,方便簡單 |
亮度調節 | 多功能調節撥輪以及軟件界面實現硬件與軟件同步光強調節 |
顯示器 | HDMI接口12寸、22寸、24寸等高清顯示器 |
