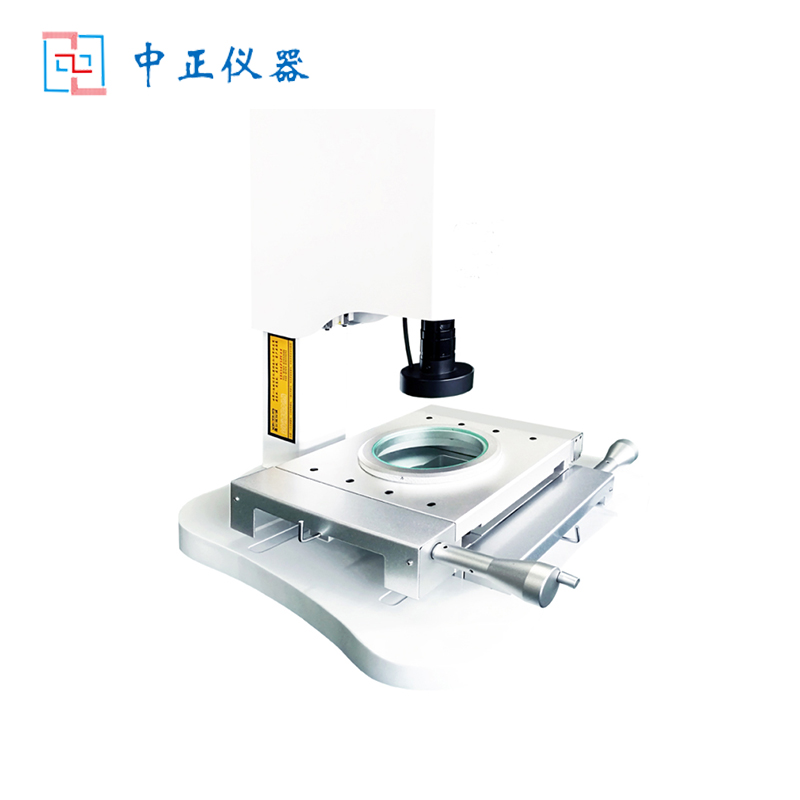

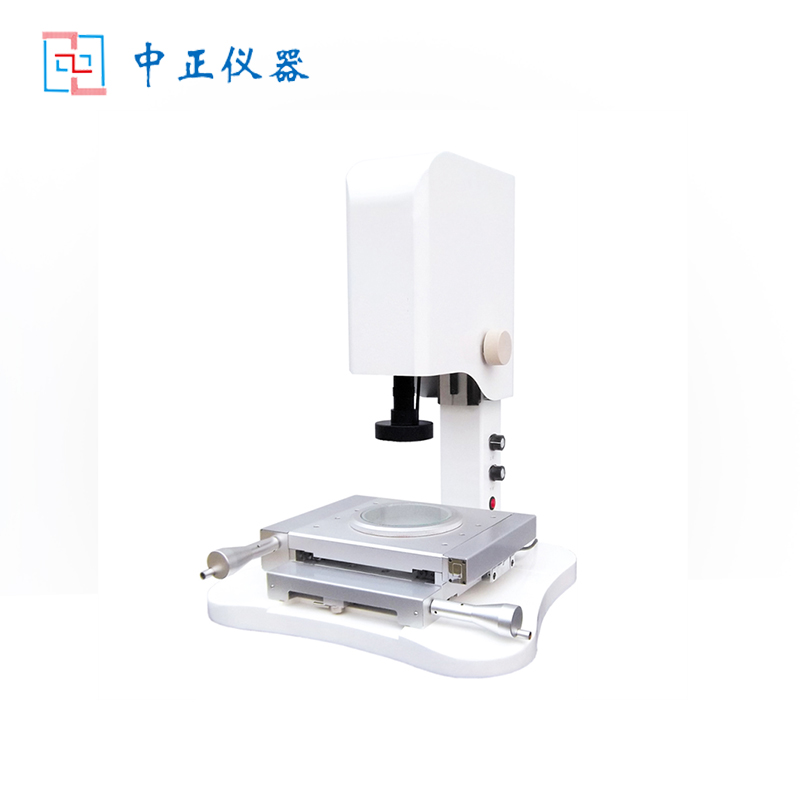

ZZS-1212二次元影像測量儀

儀器特點 : 1:Z軸采用交叉導軌加配重塊的全新設計鏡頭上下升降受力均衡確保精度 2:采用連續變倍鏡頭可以30X-190X連續變倍LED冷光源(下光源)避免了工件的二次變形 3:簡便易用的測量軟件 4:無間隙磨擦傳動既可小范圍微調也可快速移動

產品詳情

ZZS-1212二次元影像測量儀

一、儀器特點 :

1:Z軸采用交叉導軌加配重塊的全新設計,鏡頭上下升降受力均衡,確保精度

2:采用連續變倍鏡頭,可以30X-190X連續變倍,LED冷光源(下光源)避免了工件的二次變形

3:簡便易用的測量軟件

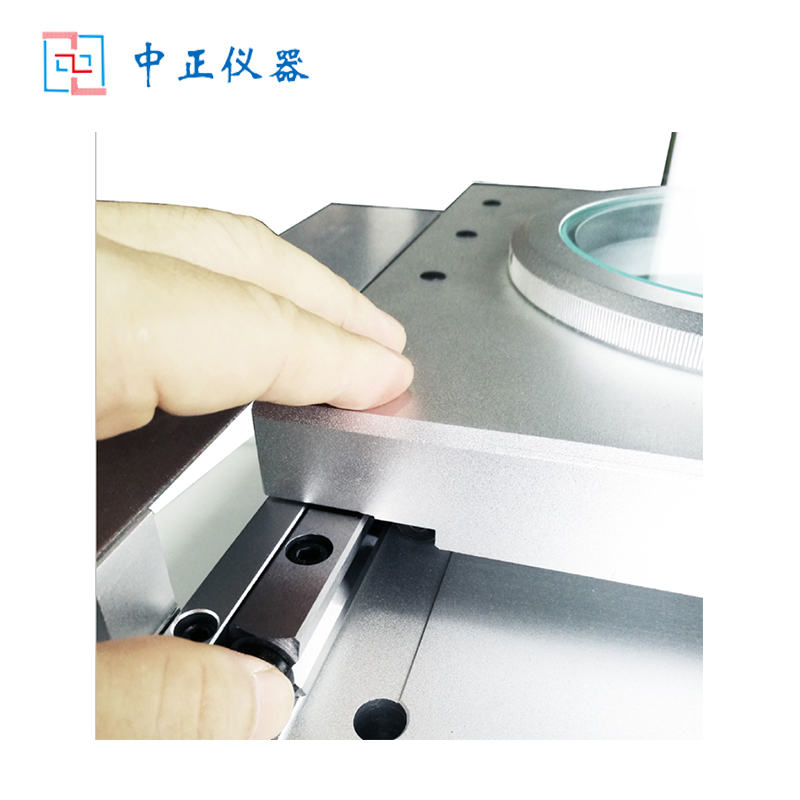

4:無間隙磨擦傳動,既可小范圍微調也可快速移動

二、技術規格:

1.金屬臺尺寸:310*230

2.玻璃臺尺寸:直徑128mm

3.運動行程:115*115mm

4.整機尺寸:470*470*700mm

5.儀器重量:35KG

6.測量與瞄準系統攝像機:彩色高清1/3"CCD攝像

7.雙焦物鏡倍率:0.7-4.5X

8.工作距離:75mm

9.放大總倍率:30-190X

10.物方視場:14-2.2mm

11.Z軸調焦升降:200mm

12.解析度:0.0001mm

13.X.Y坐標示值誤差≤(3+L/200)μm(L為被測長度)

三、軟件功能:

1.元素測量:測量點、線、圓、弧、角度、橢圓,規定點數測量矩形,自動識別點、線、圓、弧。

2.元素構造:中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。

3.元素預置:點、線、圓、弧。

4.圖形處理:座標平移,工件擺正。任意軸擺正,座標系重置。

5.圖形放大,圖形縮小,圖形平移,圖形打印圖形選中,取消選中,圖形刪除。

6.設置放大,圖形縮小,圖形打印圓形選中,取消選中,圖形刪除。

7.設置影像的灰度,飽和度,對比度,影像保存為BMP格式。

8.多種尋邊模式,電腦自動取點,自動識別圓、弧大大提高采點速度。

9.影像支持S端子輸入;影像大小640*480mm。測量數據直接發送到AutoCAD中,測量的圖形可以dxf文檔保存。測量數據可發送到WORD,Excel中,進行統計分析,可畫出簡單的Xbar-S管制圖,求出Ca,等各種參數。
