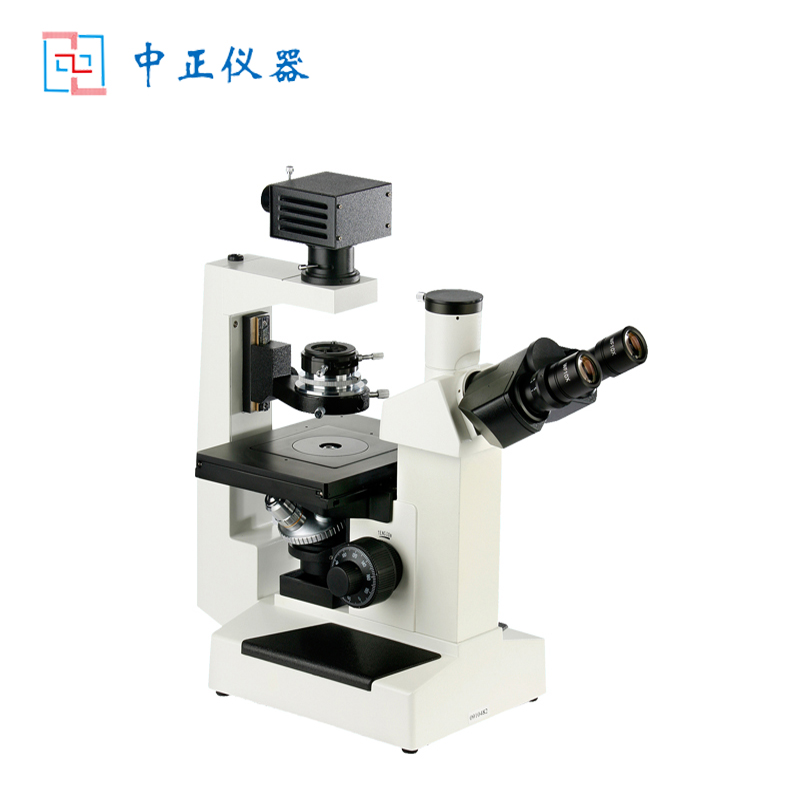

ZZX-DG1001系列倒置生物顯微鏡
一、儀器概述:
倒置生物顯微鏡配置長工作距離平場消色差物鏡、大視野目鏡與可調節聚光鏡。產品結構緊湊,操作部位設計合理,使觀察者在操作儀器過程中感到輕松、舒適。產品適合于對細胞組織,透明液態組織的顯微觀察,也可對培養皿中的培養組織進行動態顯微觀察。
二、技術規格:
目鏡 | 大視野 WF10X(視場數Φ20mm) | |
長工作距離平場消色差物鏡 | 物鏡 | PLL 10X0.25 工作距離:8.8 mm,蓋玻片厚度:1.2mm. |
PLL 25X0.40 工作距離:4.8 mm,蓋玻片厚度:1.2mm. | ||
PLL 40X0.60 工作距離:3.3 mm,蓋玻片厚度:1.2mm. | ||
相襯物鏡 | PLL 10X0.25 PHP 工作距離:8.8 mm,蓋玻片厚度:1.2mm. | |
目鏡筒 | 三目鏡, 30?傾斜 | |
調焦機構 | 粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm. | |
轉換器 | 四孔(內向式滾珠內定位) | |
載物臺 | 雙層機械移動載物臺,移動范圍:縱向30mm,橫向75mm。 | |
培養皿托板一 | 內槽尺寸:Ф68mm | |
培養皿托板二 | 內槽尺寸:34mm(寬)X77.5mm(長),可適配圓形培養皿Ф68.5mm | |
聚光系統 | 插板式相襯聚光鏡工作距離30mm。 | |
照明系統 | 6V20W鹵素?zé)?,亮度可調 | |
濾色片 | 磨砂玻璃,藍、綠濾色片 |

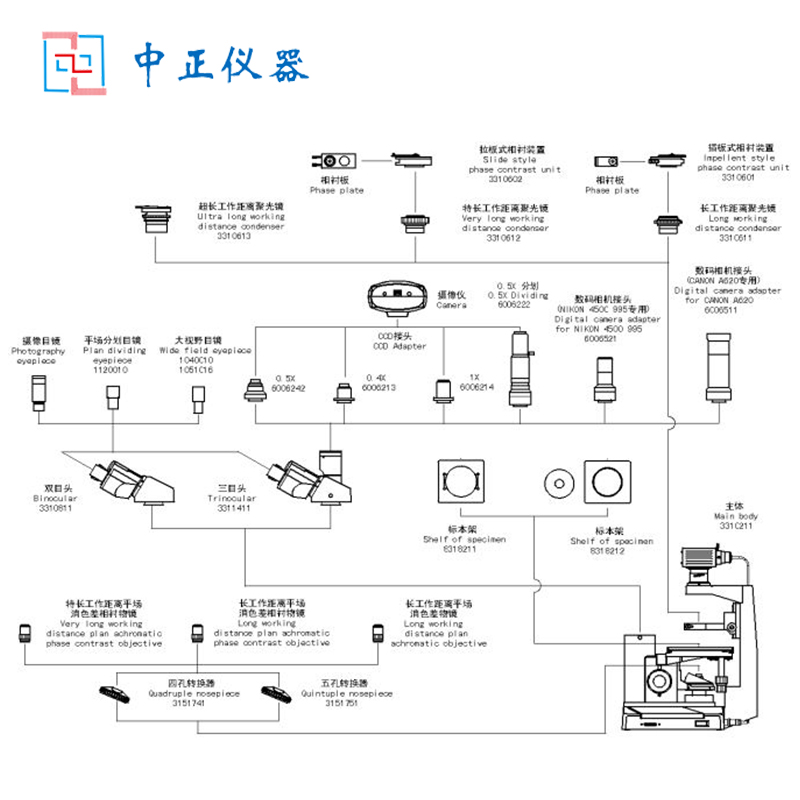

三、選配件:
樣品適配器 | 孔座最大直徑88.5mm,適配直徑88mm標準培養皿樣品觀察 |
目鏡 | 16X(Φ11mm),20X(Φ11mm) |
相襯物鏡 | 25X、40X |
長工作距離相襯聚光鏡 | 工作距離:50mm (相襯物鏡為:PLL10X/0.25 PHP2, PLL25X/0.40 PHP2, PLL40X/0.60 PHP2) |
CCD轉接口 | 0.5X、0.5X帶分劃 |
