ZZF-K330系列超高清4K連續變倍鏡頭
一、產品介紹:

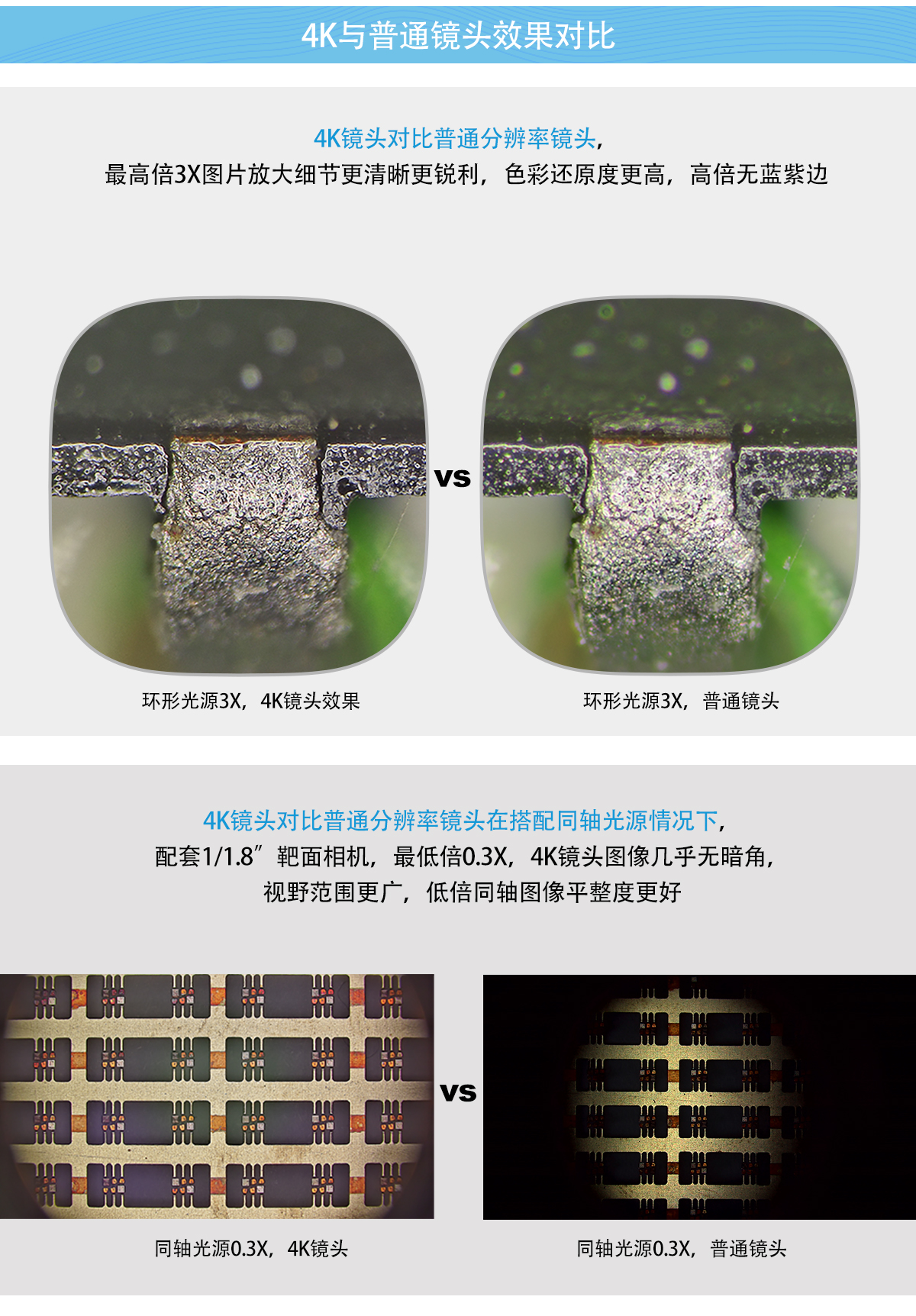

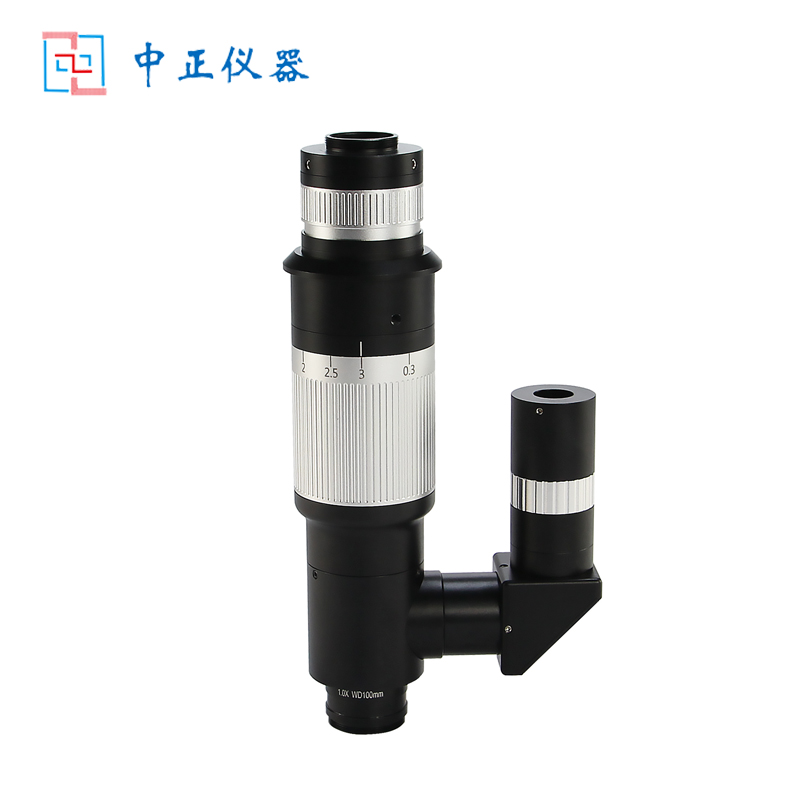

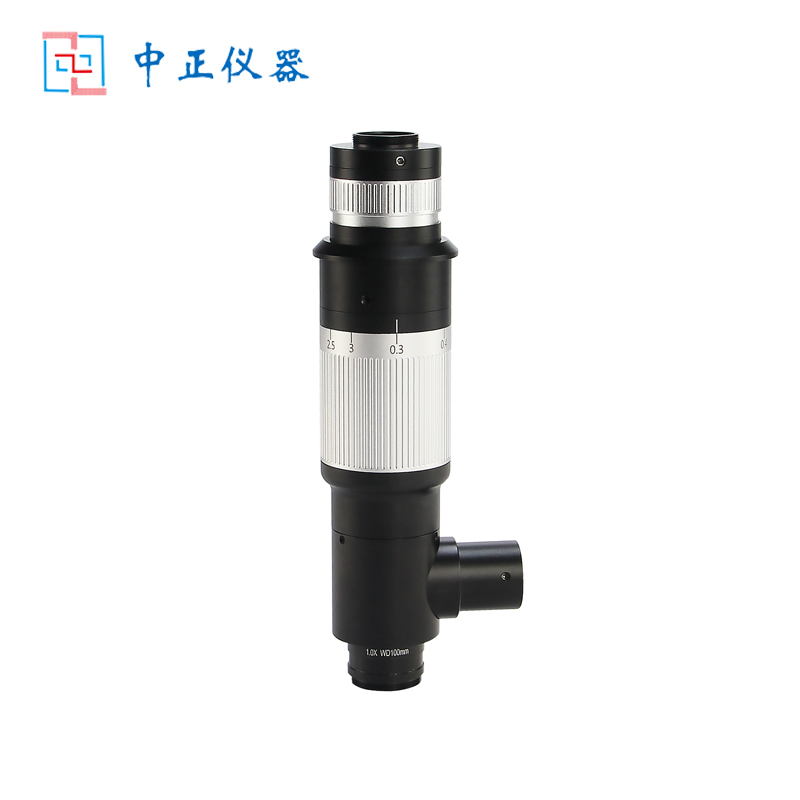

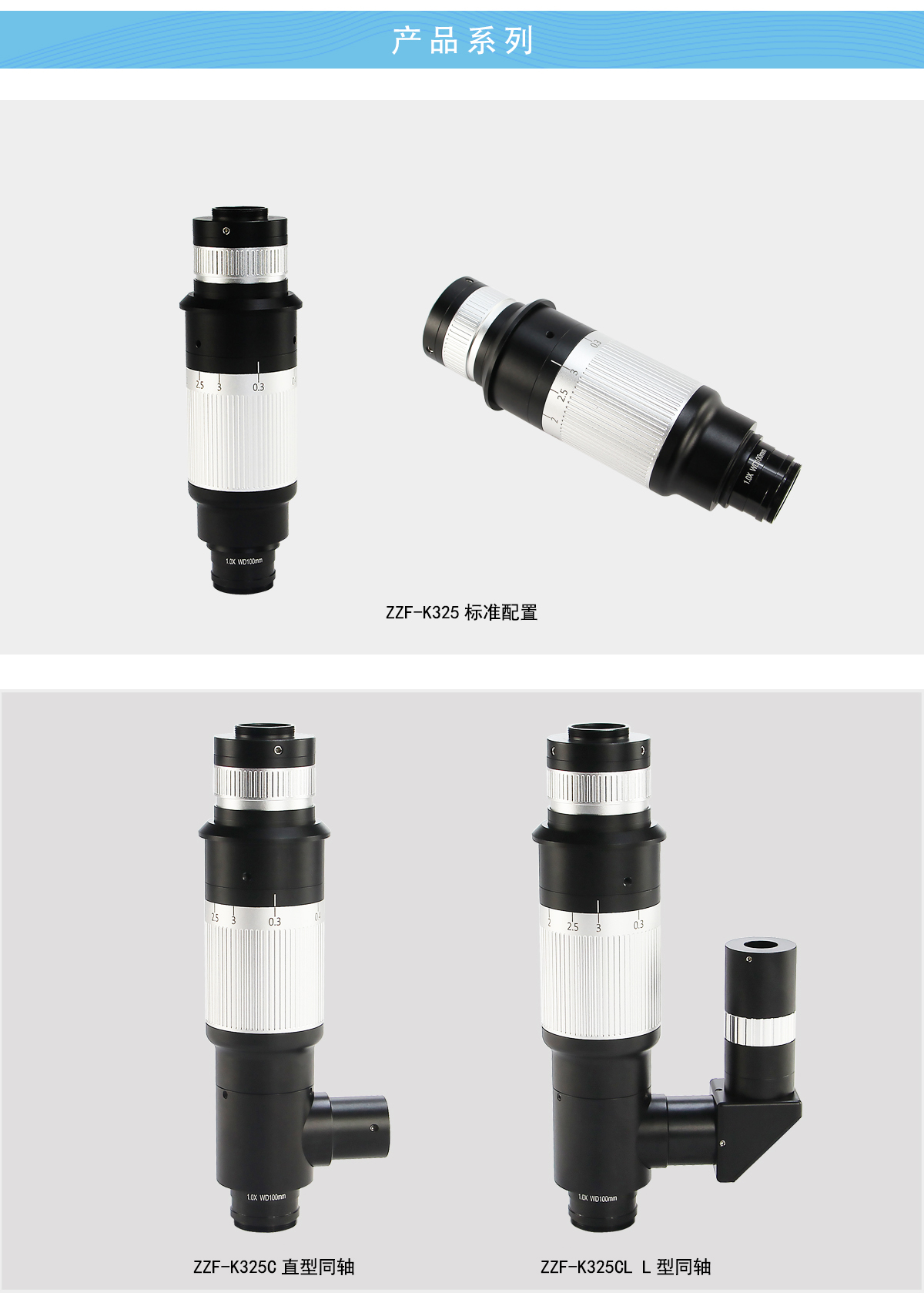

復消色差光學系統,4K超高清成像,大大提高了分析和自動化智能計算的判斷能力;利用復消色差原理,在不同波長照明的情況下,可完美實現圖像的清晰,不用重新調焦;0.3X-3.0X連續變倍,10:1超大變倍比;標準C接口,安裝孔徑50mm;支持最大芯片尺寸:2/3英寸,0.5X-5.0X及以上倍率主體,支持1英寸相機,相比傳統鏡頭在相同的倍率視野大小提升1.5X以上;可選配不同倍率的CTV接筒和高清物鏡,拓展倍率范圍廣0.15X-20X;模塊設計,可根據需求搭配同軸光源,高倍復消色差物鏡,物鏡轉盤等。
二、技術規格:
型號 | ZZF-K3330 |
光學放大倍數 | 0.3X-3.0X連續可調 |
接口 | 標準C接口 |
工作距離 | 100mm |
視野 | 25.6*14.4-2.6*1.4mm(基于7.68*4.32靶面4K相機) |
NA | 0.023-0.107mm |
分辨率 | 0.003-0.015mm |
景深 | 0.12-5.8mm |
安裝尺寸 | 50mm |

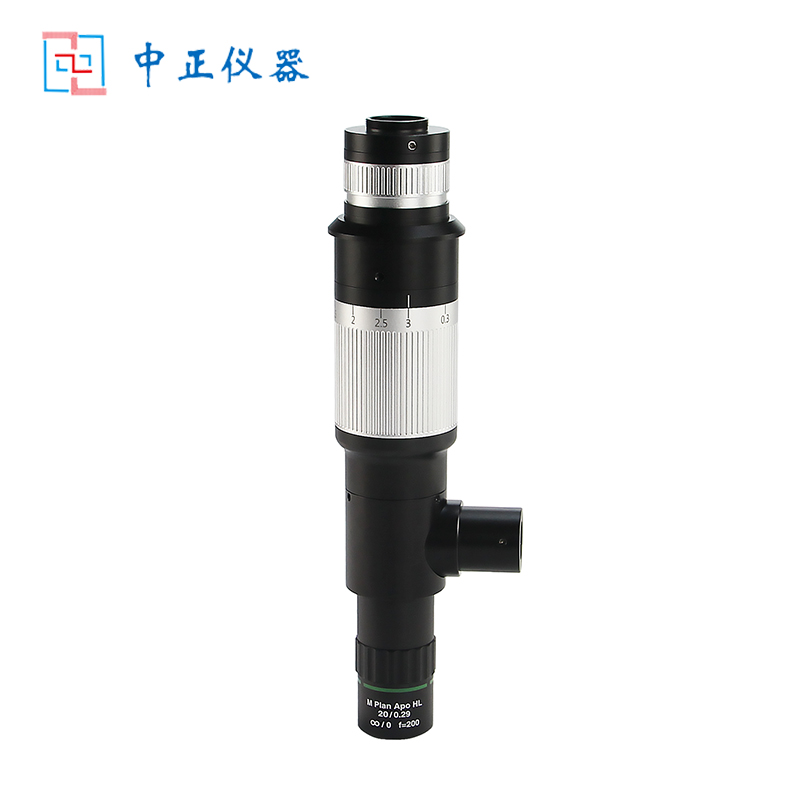

三、輔助物鏡:
光學倍率 | 變倍體 | CTV接筒 | 物鏡 | 工作距離 | 支持靶面尺寸 |
0.4X-4.0X | 0.3X-3.0X | 1.33X | 1X | 100mm | 2/3” |
0.5X-5.0X | 0.3X-3.0X | 1.67X | 1X | 100mm | 1” |
0.6X-6.0X | 0.3X-3.0X | 2X | 1X | 100mm | 1” |
0.7X-7.0X | 0.3X-3.0X | 2.33X | 1X | 100mm | 1” |
0.8X-8.0X | 0.3X-3.0X | 2.67X | 1X | 100mm | 1” |
0.9X-9.0X | 0.3X-3.0X | 3X | 1X | 100mm | 1” |
1.0X-10X | 0.3X-3.0X | 3.33X | 1X | 100mm | 1” |
