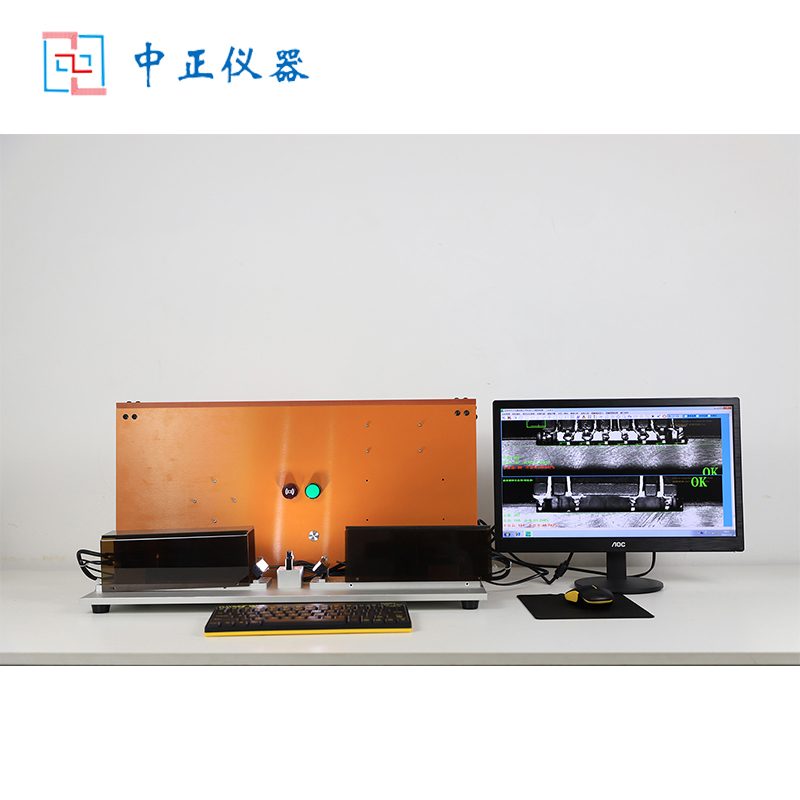

ZZ-1200A半自動CCD視覺平整度檢測儀

    一、介紹：

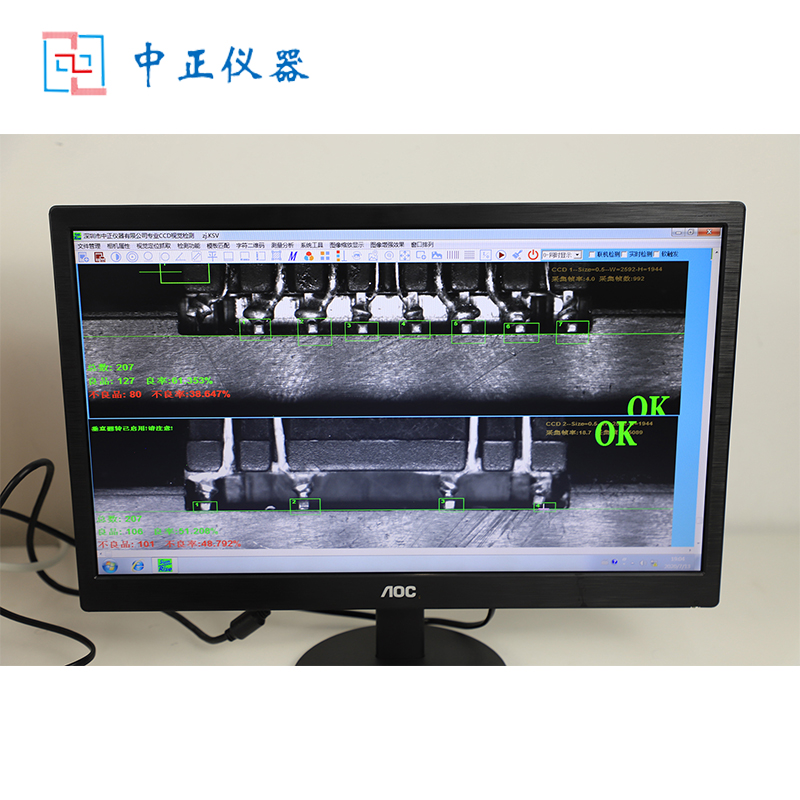

自動CCD平整度檢測儀它采用了獨特的消雜光和大景深技術，具有成像清晰，立體感強及工作距離長，視野寬闊等特點，與高清晰度的CCD和顯示器配套使用, 能在同一屏幕上顯示兩個畫面或多個畫面,同時檢測產品兩個面或多個面,效率是一般檢測機的二倍以上，人力: 一人一機操作；共享性強:可共享于所有SMT型的產品；適合于兩面或多面都需要檢測的產品,機內兼有六條水平基準線定位功能，可以上線檢測生產,此機器操作簡單,經濟實用,是目前市場性價比很高的一款!

二、用途：

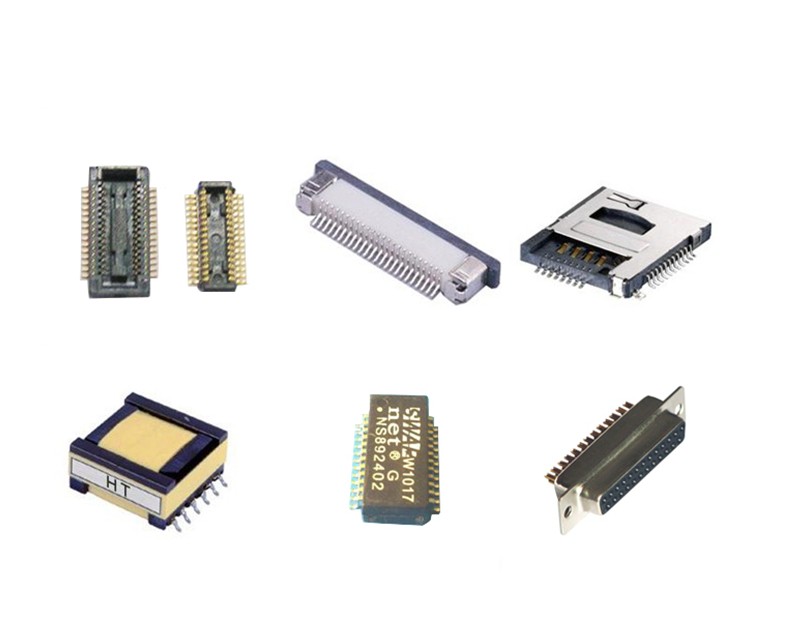

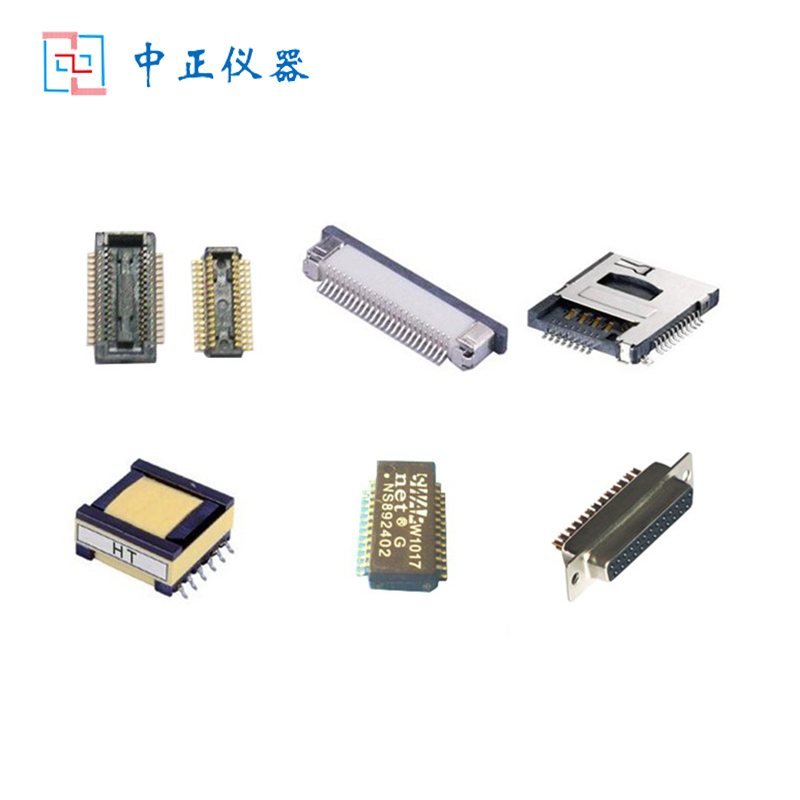

自動CCD平整度檢測儀廣泛適用于電子，模具，粉未冶金，精密機械，珠寶，鐘表，飾品，指紋鑒別，票證識偽，印刷，光纖，手機維修，考古，生物解剖，學校示教等領域。平整度影像檢測儀主要針對于電子連接器行業,如B T B、FPC、耳機插座等；變壓器電感行業,如火牛、SMD電感、變壓器等產品檢測焊腳(端子)平貼度又稱平面度的儀器。

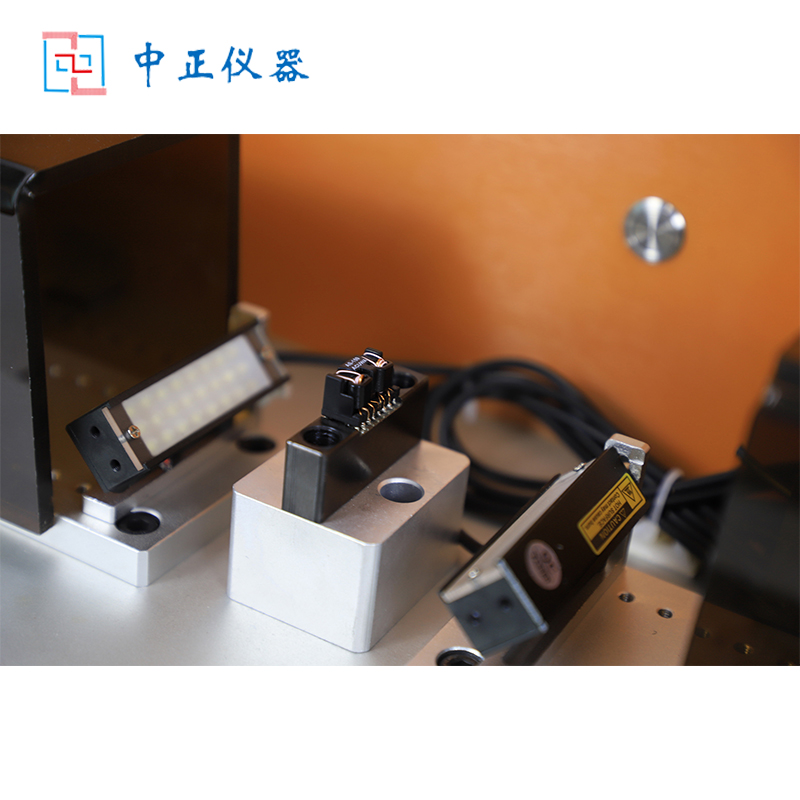

四、檢測方式說明:1.人工將產品放入治具塊中----儀器自動觸發開始檢測----檢測結果輸出(OK或NG同時人聲警報)---人工將產品拿離(完成產品檢測)2.可同時檢測間距,平整度,共面度,缺PIN3.判定標準為開放式設定,根據客戶要求用戶可自行設定4.檢測精度高, 最小讀數為小數點后3位,檢測精度:0.02MM   儀器檢測速度<150毫秒/單次5.產品的兩面可同時檢測6.可保存測試條件及數據,方便隨時調用。

三、ZZ-1200A半自動CCD平整度檢測儀主要配置：

1、電腦控制系統（電腦主機+19寸顯示器） 1套2、500萬高速網口工業相機               2臺3、工業鏡頭                             2個4、高品質LED光源                             2套5、I/O通訊器                            1套6、光源控制器                                1套

7、專用機架                            1套8、專用測試夾具                          1套9、自動平整度專用測試軟件                    1套
