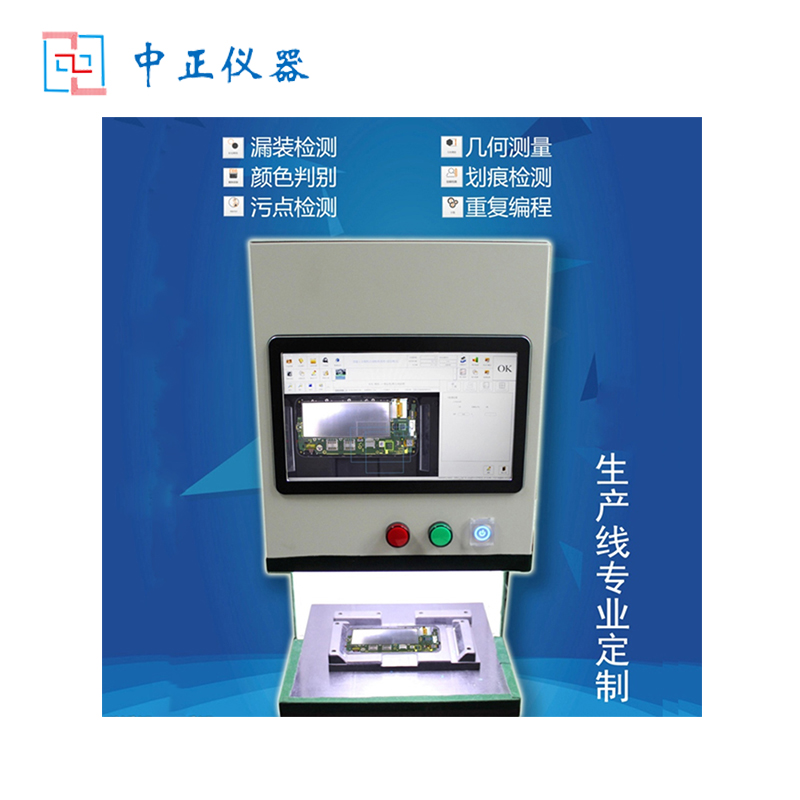

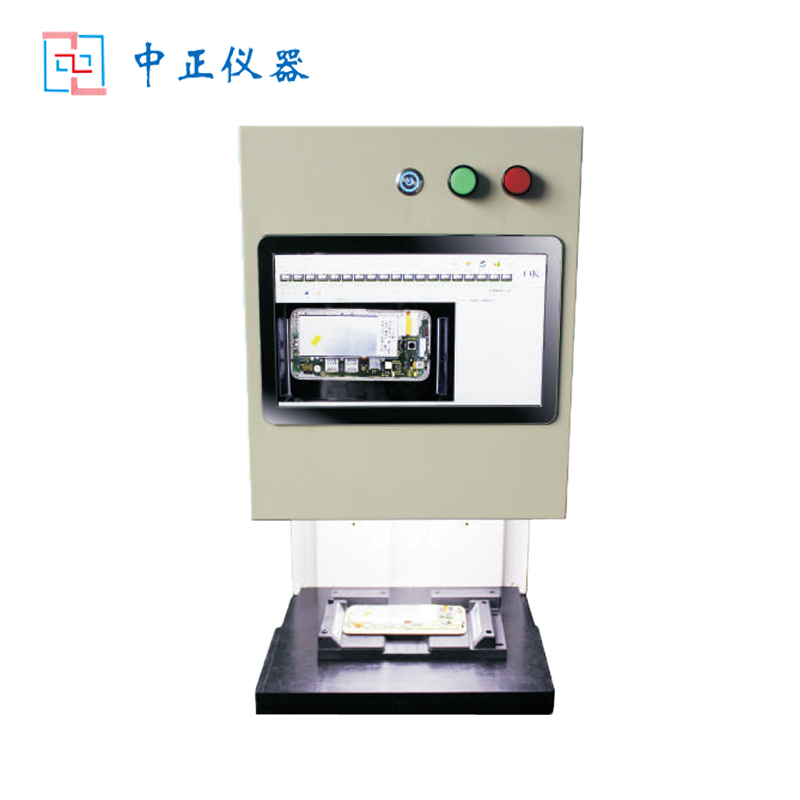

ZZ-1068裝配視覺檢測儀
一、技術特點:
u 內置全高清智能工業相機,分辨率為1920*1080,采樣幀率高達60幀每秒。
u 相機采用ARM+FPGA架構方式,雙核處理器,內嵌高效linux系統。
u 產品自帶光源控制器及光源。
u 產品帶有光線觸發傳感器,實現無接觸式觸發。
u 產品集成光學反射架構,解決了檢測物體的立面檢測。
u 產品帶有聲音傳感器和報警燈。
u 產品帶有一個13尺的1080p高分率顯示器。
u 產品帶有兩個通用usb2.0接口,用于存儲用戶指定的數據和圖像。
u 產品可實現NG圖片可自動實時保存
u 產品可實現全面詳細的統計數據,覆蓋每一個工具。
u 產品具備自動位置矯正功能,無需精確夾具定位。
二、檢測原理及特點:
本機主要功能是由產品里面的智能相機來完成檢測功能,本檢測儀可以通過物體的圖像特征來檢測待檢測物體的外觀,缺陷,漏裝。也可以通過待檢測的物體的顏色面積來檢測物體的有無及缺陷。本檢測儀還帶有自動位置矯正功能,該功能只要是通過物體的輪廓來進行定位及位置矯正。
特征檢測:先通過設定標準模板的圖像,然后每次檢測會對待檢圖像和標準模板進行特征匹配并得到匹配分?jǐn)?shù)。如果匹配分?jǐn)?shù)在合格范圍之間,系統就會給出OK信號,反之給出NG信號。本算法經合理的優化,屏蔽了光線變換的影響,即使光線發生變化后也會干擾檢測結果。算法也支持反向判斷,提高了不同環境,不同物體特征變化下的檢測準確性和可行性。
顏色面積檢測:先通過對模板的顏色進行抽取及設定,然后在待檢的圖像上進行顏色識別和面積判斷。如果待檢物體上有缺陷或者該位置上沒有該物體,檢測到的面積會發生劇烈的變化,故系統可以根據變化的程度給出檢測結果。如果變化程度在合格范圍內,檢測儀會給出OK結果。反之,給出NG結果。
輪廓特征位置矯正:這個功能是輔助檢測的功能,有了這個功能可以減少對待檢物體位置限制。這樣即使物體發生偏移,也可以通過這個功能進行位置矯正。從而精準的找到待檢物體的各個檢測范圍。這個功能主要是先通過設定模板的輪廓特征,設定搜索范圍及角度。然后在待檢圖像中查找出和模板最匹配的位置信息。從而矯正所有檢測工具。
相 機 參 數 | CCD相機 | 智能工業相機 | |
有效像素 | 2M(1920*1080) | ||
幀率 | 60fps | ||
感光尺寸 | 1/2 | ||
鏡頭接口 | C接口 | ||
曝光模式 | 逐行曝光 | ||
曝光時間 | >=20us | ||
顏色 | 彩色 | ||
控制 | USB鼠標 | ||
操作系統 | 嵌入式LINUX | ||
顯示語言 | 中文/英文 | ||
顯示接口 | HDMI圖像輸出接口 | ||
電壓 | 12V | ||
功耗 | 4W | ||
功 能 規 格 | 輸入輸出 | 3個輸入點和3個輸出點 | |
菜單顯示 | 中文 | ||
顯示 | 顯示實時圖像/瀏覽NG圖片 | ||
顯示區域:1920×1080 | |||
預處理 | 二值化/顏色提取/腐蝕/膨脹/中值濾波/均值濾波/邊緣濾波 | ||
圖像設置 | 自動曝光/自動白平衡/顏色調整/對比度/寬動態圖像/圖像銳化 | ||
任務管理 | 工具列表 | 最多可以添加256個檢測工具 | |
任務保存 | 可以保存各個檢測項目的工具列表及配置 | ||
任務打開 | 可以打開任意一個配置好的工具列表 | ||
執行 | 單次執行/連續外部觸發執行 | ||
輸出配置 | OK時輸出/NG時輸出 | ||
輸出時間可以設置(0~99秒) | |||
位置矯正(輪廓匹配) | 旋轉角度 | 0 ~ ±180° | |
匹配精度 | 低/中/高 | ||
輪廓閥值 | 1~255 | ||
相似度閥值 | 0~100 | ||
搜索區域 | 1個 | ||
圖像特征匹配 (灰度匹配) | 相似度閥值 | 0~100 | |
判斷方式 | 正向匹配/反向匹配 | ||
搜索區域 | 1個 | ||
顏色面積(有無判斷) | 色域 | HSV | |
顏色提取方式 | 屏幕取色/手動設置 | ||
搜索區域 | 1個 | ||
統計分析 | 粗略統計 | 統計OK/NG次數 | |
詳細統計 | 統計所有工具的OK/NG次數及比例 | ||
統計報表 | 自動導出 | ||
圖片管理 | NG時自動存儲不良產品圖片 |
