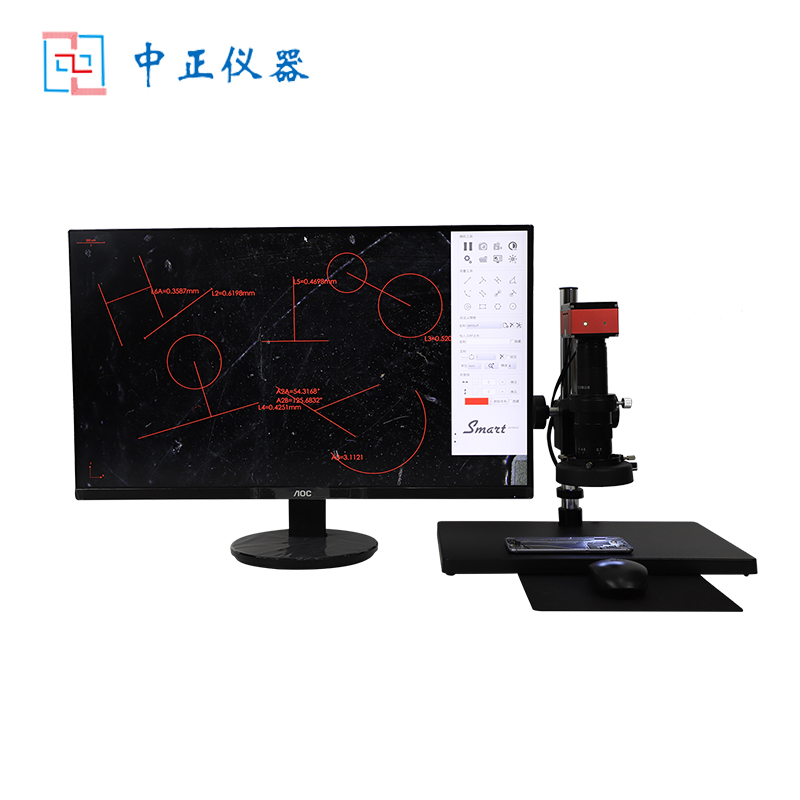

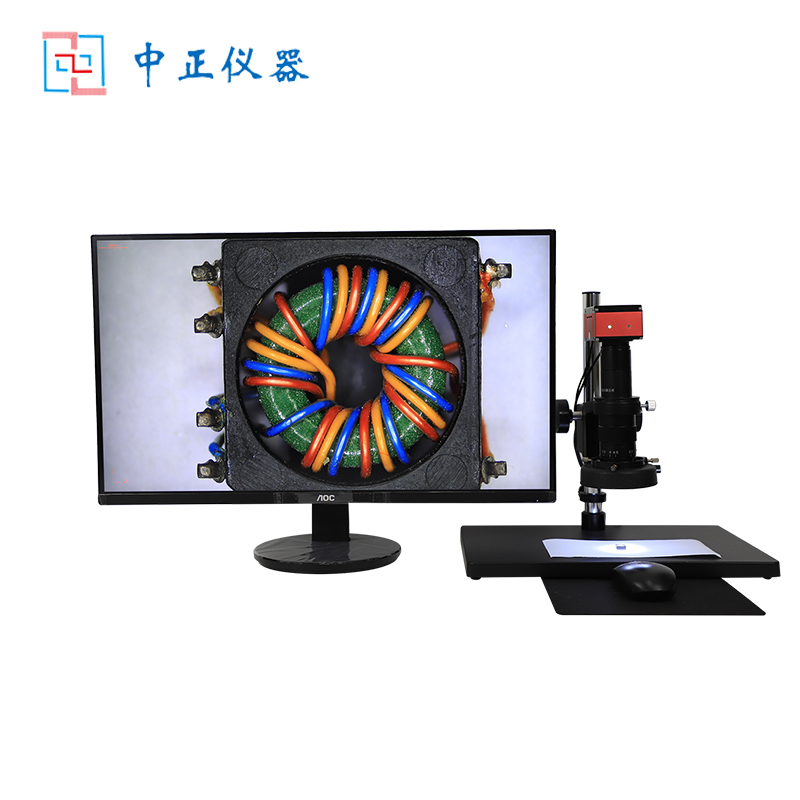

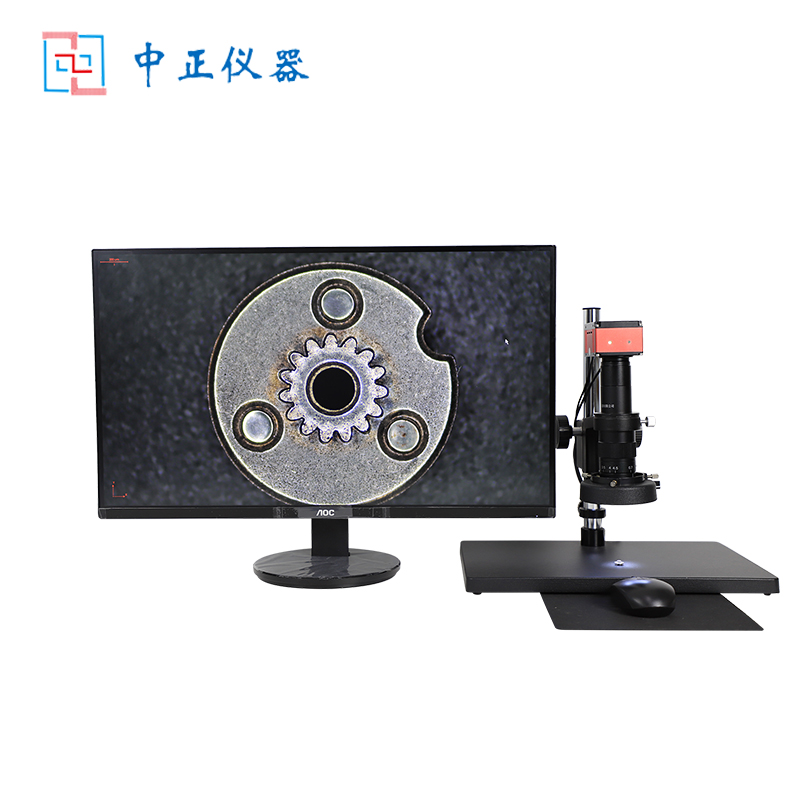

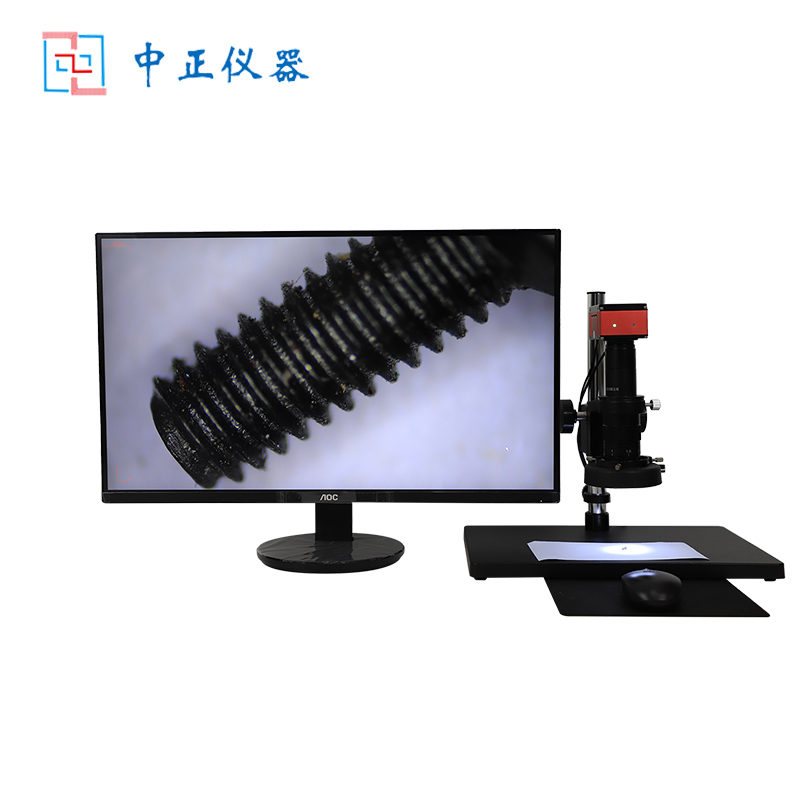

ZZR-4000XC超高清CCD測量?jī)x
一、產品介紹:
本產品適用于五金、精密元器件、連接器、刀刃、PCB電路板、FPC、紡織品、液晶屏、各種視覺工業檢測、醫學研究等外觀檢測及測量。具有成像清晰,立體感強及工作距離長,視野寬闊等特點,專門設計有多種照明裝置,LED可調環形光源及熒光環形光源。無需外接電腦主機,直接連接CCD和4K高清顯示器,可拍照,錄像,保存,測量,導出數據,并且能準確測量出產品的尺寸(測量范圍在15mm以內,分辨率為0.001mm)。
二、技術特點:
1.高清錄像,音畫同步回放;
2.雙CPU處理,性能強悍,圖像流暢細膩,操作響應速度極快,軟件功能強大;
3.ARM A17四核處理器,2GB DDR3內存運行流暢;
4.HDMI接口4K 或2K多選擇輸出,自適應4K、2K模式切換;
5.網口實時傳輸圖像,擴展移植算法到PC,實時交互, 極為方便;
6.配備兩路自定義I/O;
7.USB2.0、USB3.0、千兆網多選擇接口,USB3.0接口錄像或?qū)С鲣浵袼俣雀欤?/span>
8.實時狀態信號燈,隨時檢查相機工作狀態;
9.CCD相機內置最新開發的測量系統,可導出Excel數據;
三、技術規格:
型號 | ZZR-4000XC | |
鏡頭 | 光學倍率 | 0.7X-4.5X或者0.7X-5.0X |
攝像目鏡 | 0.5X(標配)、選配(1X、0.3X) | |
工作距離 | 約100mm | |
支架 | 升降范圍 | 280mm |
底座立柱 | 380X250X20mm、立柱高340mm | |
相機 | 鏡頭接口 | 標準C/CS接口 |
傳感器 | 1/2”索尼CMOS傳感器 | |
分辨率 | 4K(3840×2160) | |
輸出方式 | HDMI接口 | |
存儲方式 | U盤存儲/拍照/測量 | |
顏色 | 彩色/黑白 | |
幀率 | 60幀/秒 | |
像元尺寸 | 1.85μm*1.85μm | |
十字線 | 支持0-100條豎線/橫線、顏色、位置可任意調節 | |
測量功能 | 點間距、點線距、線間距、角度、弧度、平行線、圓形、圓心距、點心距、線心距、矩形、多邊形、自動尋邊等功能 | |
總放大倍數 | 約30-200倍左右可調(配22寸顯示器) | |
標配視場范圍 | 2.5mm-22mm | |
標配清單 | 1、ZZR-4000XC超高清測量CCD相機1臺; 2、連續可調變焦鏡頭1個; 3、大底座和可調支架1套; 4、高品質LED可調光源1個; 5、高清測量相機適配器1個; 6、32G存儲卡(含讀卡器)1個; 7、標準玻璃校正尺1塊; 8、USB光電鼠標1個; | |
選配件 | 4K超高清15.6寸/27寸/32寸等 |
