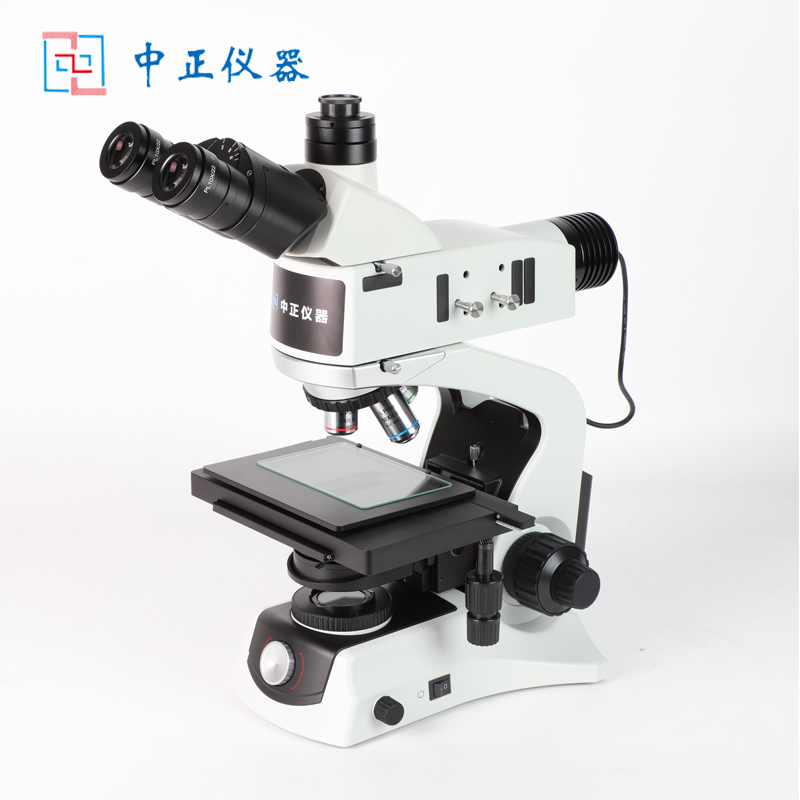

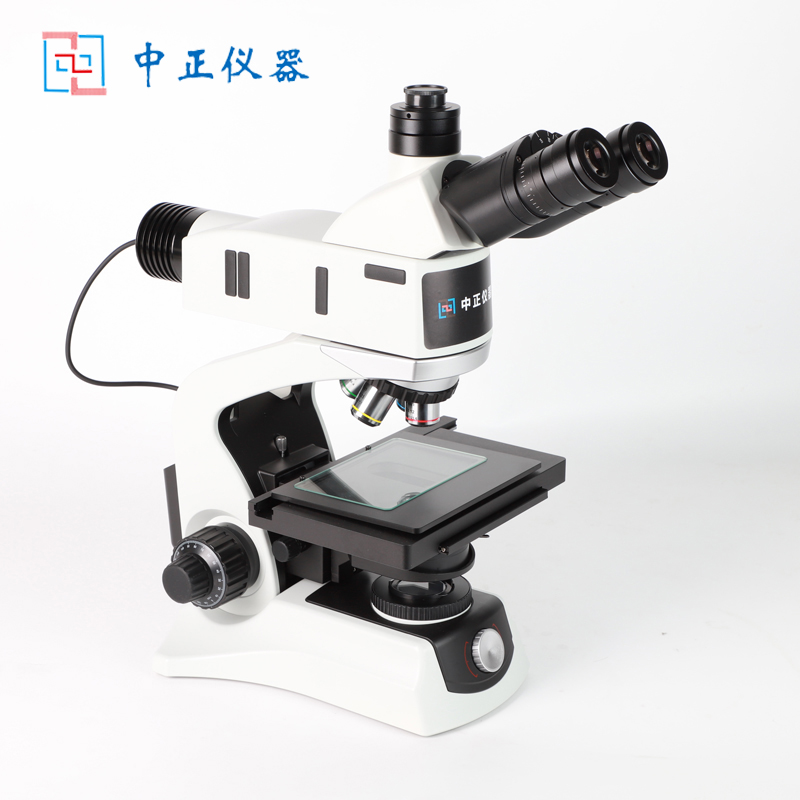

ZZJ-101系列金相顯微鏡
一、儀器概述:
ZZJ-101系列金相顯微鏡采用平場消色差光學系統和落射式柯拉照明系統,廣泛應用于各類半導體硅晶片檢測、材料科學研究、地質礦物分析及精密工程等學科領域。
二、技術規格:
觀察筒 | 鉸鏈?zhǔn)?/span>三目30°傾斜,360°旋轉,瞳距調節范圍:50-75mm,雙邊±5屈光度可調; |
目鏡 | 高眼點平場目鏡PL10X/18mm |

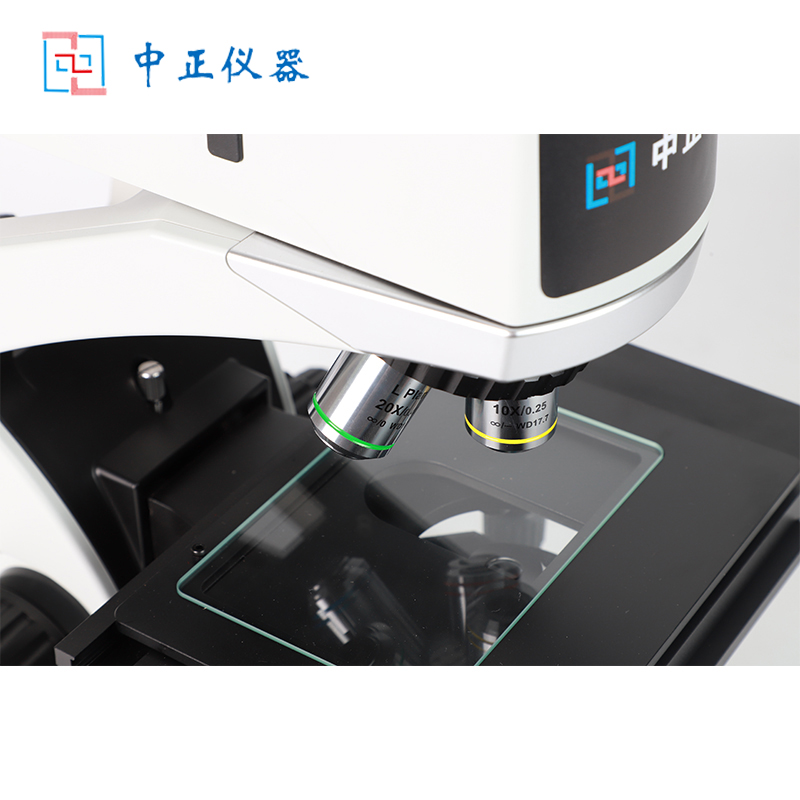

物鏡 | 長工作距平場消色差金相物鏡5X、10X、20X、50X(標配);100X(選配) |
轉換器 | 內定位四孔轉換器 |
調焦機構 | 粗微調同軸,雙層機械移動平臺,帶機械限位和松緊調節裝置,微調精度0.002mm |
載物臺 | 雙層機械移動平臺,附設140X132mm平板平臺, 移動范圍:76mmX50mm |
照明系統 | 反射照明系統:自適應AC100-240V寬電壓,反射式燈室,單顆大功率5W LED,帶視光闌,中心可調;帶濾色片插槽。 透射照明系統:自適應AC100-240V寬電壓,單顆大功率5W LED |
聚光鏡 | 阿貝式聚光鏡,數值孔徑N.A.1.25,帶孔徑光闌和濾色片托架 |

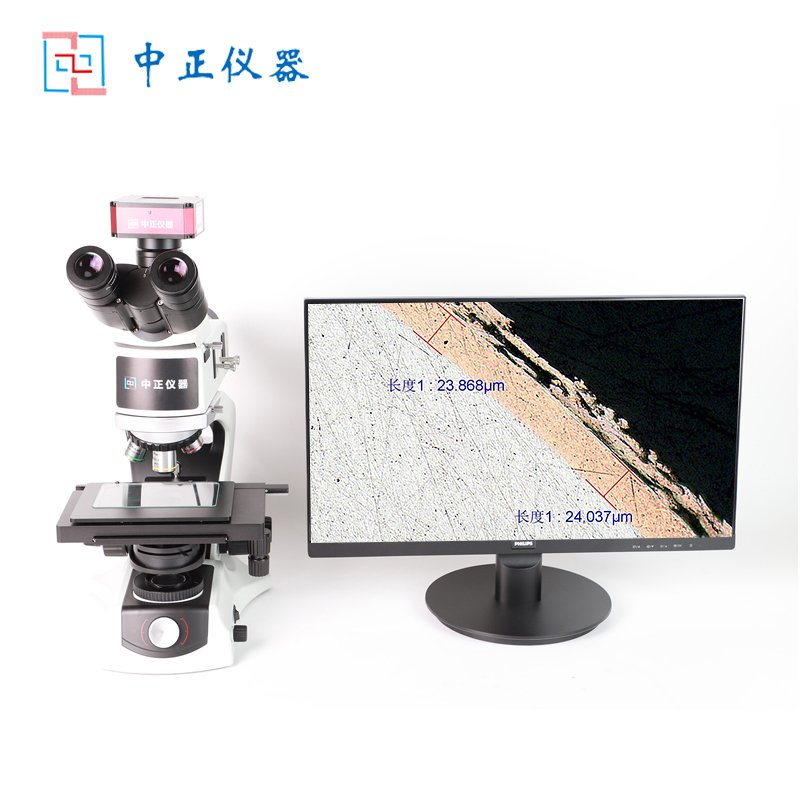

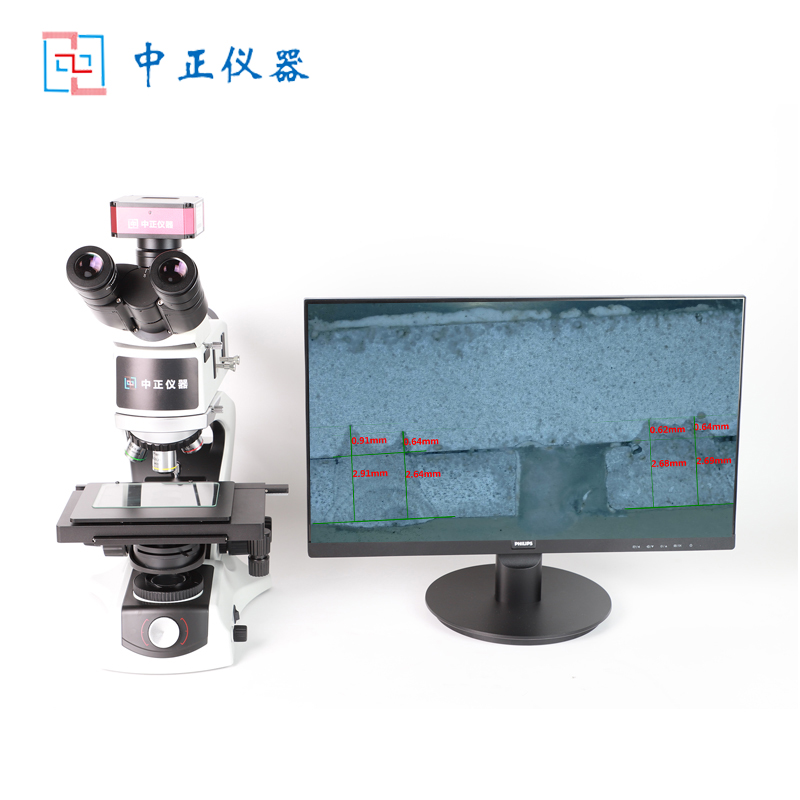

攝像裝置 | 0.5X攝像接筒(標配)、C型接口 |
選配件 | HDMI接口或USB接口高清測量相機,電腦等 |
