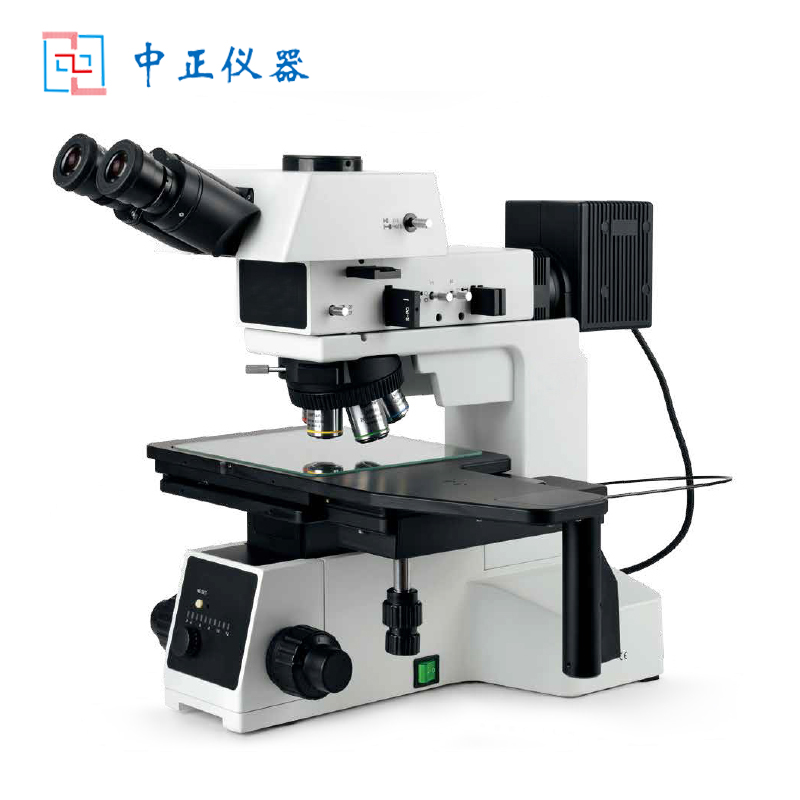

ZZJ-116M系列正置金相顯微鏡
一、 儀器概述:

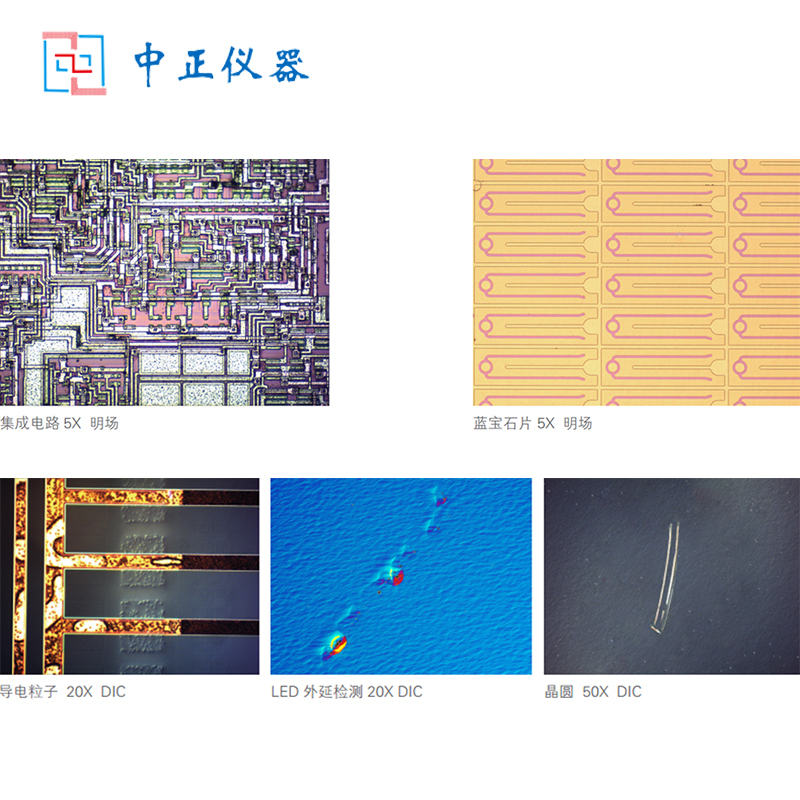

ZZJ-116M系列各項操作根據人機工程學設計,最大限度減輕操作者的使用疲勞。其模塊化的部件設計,可對系統功能進行自由組合。涵蓋明場、暗場、斜照明、偏光、DIC微分干涉等多種觀察功能,可根據實際應用,進行功能選擇。
型號 | ZZJ-116M | ZZJ-116MT |
光學系統 | 無限遠色差光學系統 | |
觀察筒 | 30°傾斜,正像,無限遠鉸鏈三通觀察筒,瞳距調節 :50-76mm,分光比 100:0 或 0:100(支持 25/26.5mm 視場) | |
30°傾斜,倒像,無限遠鉸鏈三通觀察筒,瞳距調節 :50-76mm,三檔分光比 0:100 ;20:80 ;100:0(支持 25/26.5mm 視場) | ||
5-35°傾角可調,正像,無限遠鉸鏈三通觀察筒,瞳距調節:50-76mm,單邊視度調節:±5 屈光度,兩檔分光比 100:0 或 0:100(支持 22/23/16mm 視場) | ||
目鏡 | 高眼點大視野平場目鏡 PL10X/22mm,可帶測微尺,可選視度可調 | |
高眼點大視野平場目鏡 PL10X/23mm,視度可調 | ||
高眼點大視野平場目鏡 PL10X/25mm,視度可調,可帶刻度十字分劃板 | ||
高眼點大視野平場目鏡 PL10X/26.5mm,視度可調,可帶刻度十字分劃板 | ||
高眼點大視野平場目鏡 PL15X/16mm | ||

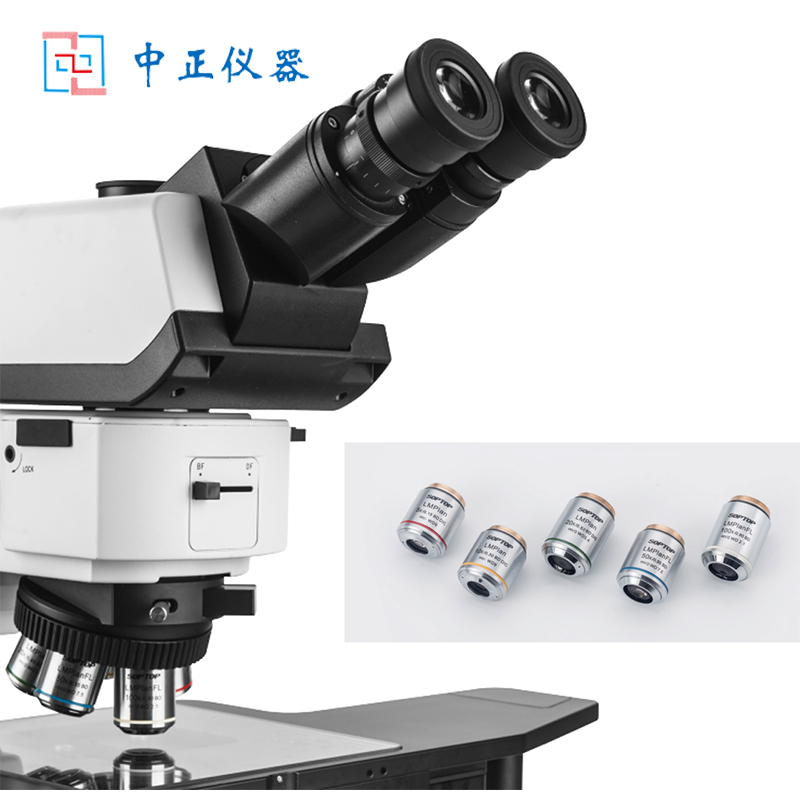

物鏡 | 長工作距平場明暗場消色差金相物鏡(5X、10X、20X、50X、100X) | |
無限遠長工作距明暗場半復消色差金相物鏡(5X、10X、20X、50X、100X) | ||
超長工作距明暗場半復消色差金相物鏡(20X) | ||

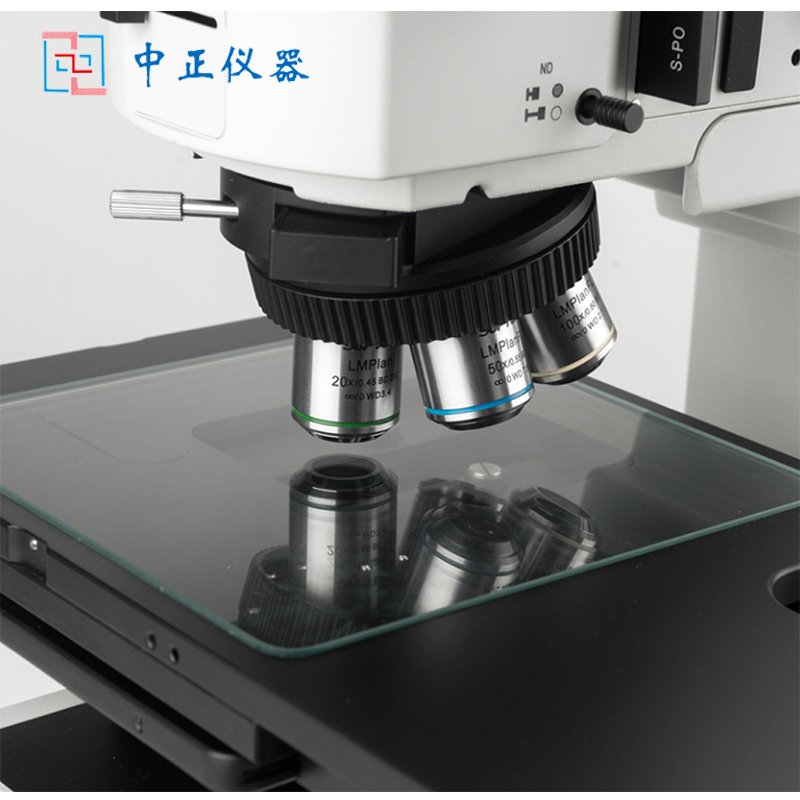

轉換器 | 內定位五孔明暗場轉換器,帶 DIC 插槽 | |
調焦機構 | 反射式機架,前置低手位粗微同軸調焦機構。粗調行程 33mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置 100-240V 寬電壓系統,帶光亮度設定暗扭與復位按扭。 | 透、反射式機架,前置低手位粗微同軸調焦機構。粗調行程33mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置 . 內置100-240V寬電壓系統,5W 暖色LED透射光照明系統,上下光獨立可控 |
載物臺 | 6 英寸三層機械移動平臺,低手位 X、Y 方向同軸調節 ;平臺面積 445mm×240mm,反射照明移動范圍 :158mm×158mm ;透射照明移動范圍 :100×100mm ;帶離合器手柄,可用于全行程范圍內快速移動 ;玻璃載物臺板(透、反射用) | |

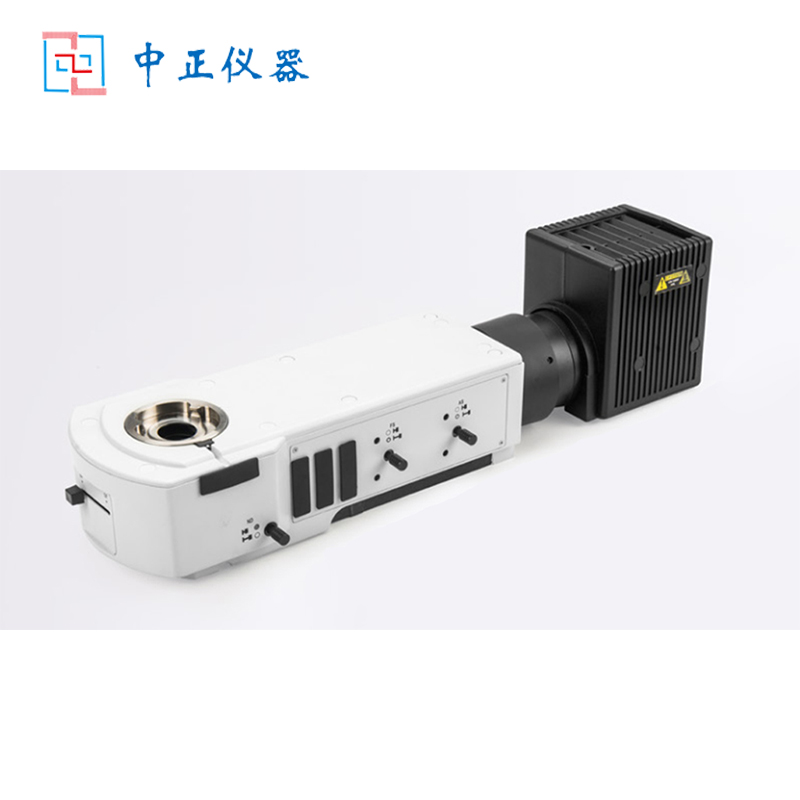

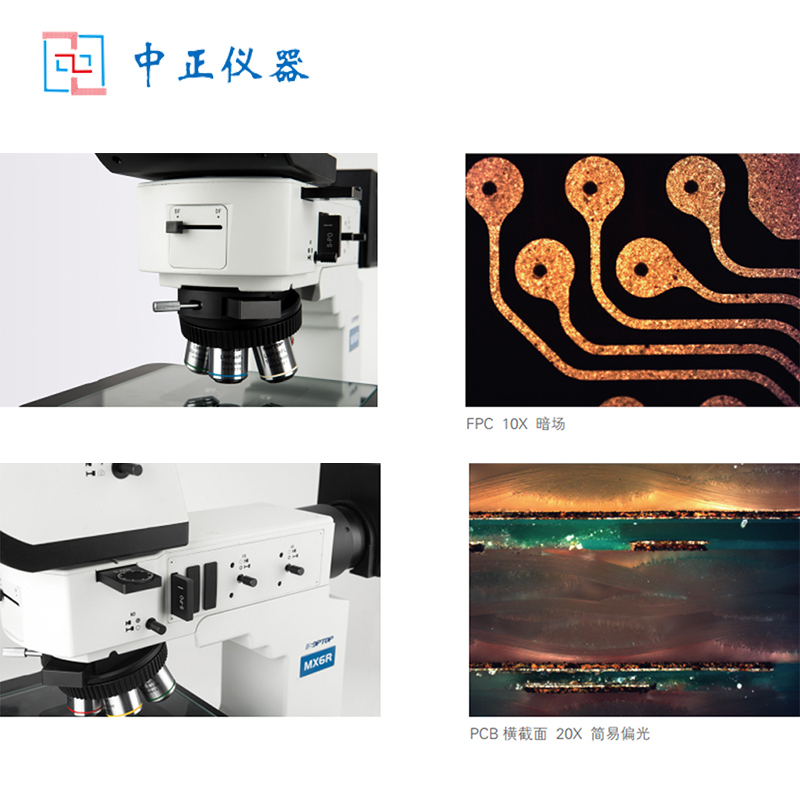

照明系統 | 明暗場反射照明器 , 帶可變孔徑光闌,視場光闌 , 中心均可調 ;帶明暗場照明切換裝置 ;帶濾色片插槽與偏光裝置插槽 | |
攝影攝像 | 0.35X/0.5X/0.65X/1X 攝像接筒,C 型接口,可調焦 | |

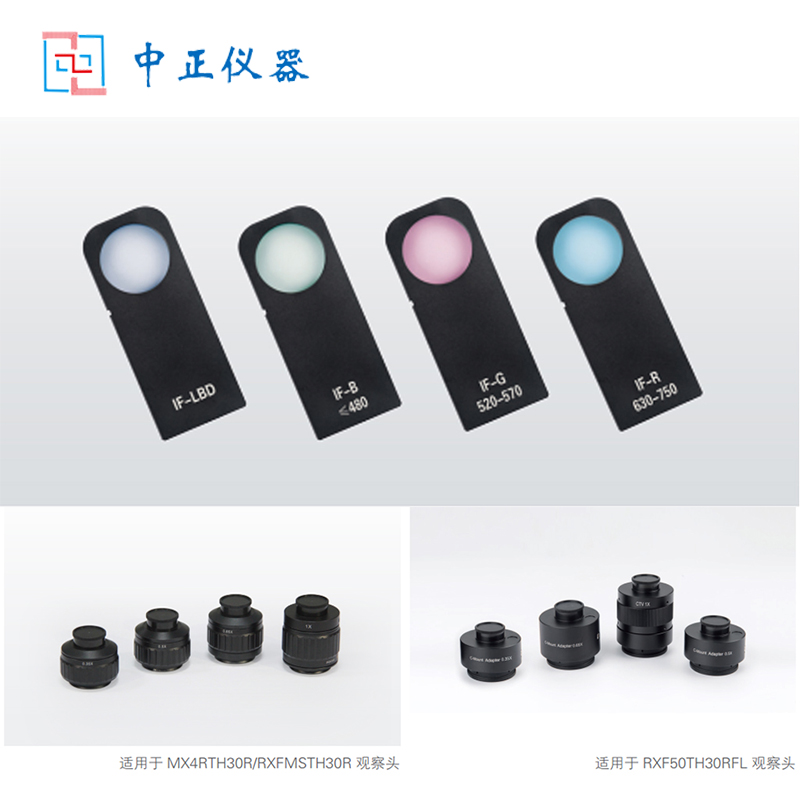

其他 | 起偏鏡插板,固定式檢偏鏡插板,360°旋轉式檢偏鏡插板 ;反射用干涉濾色片組;高精度測微尺;DIC 微分干涉組件。 |
